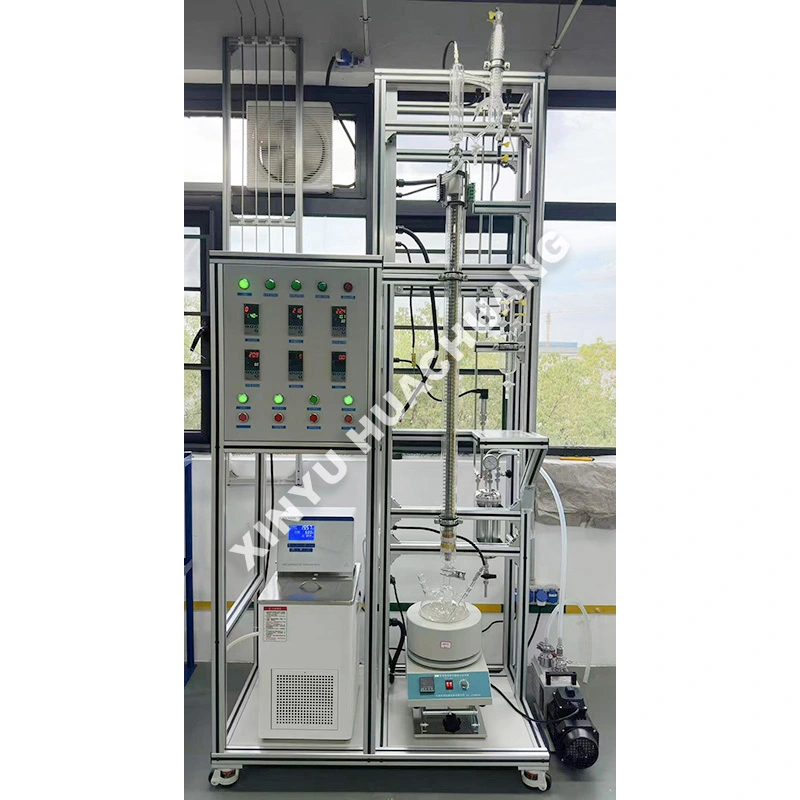

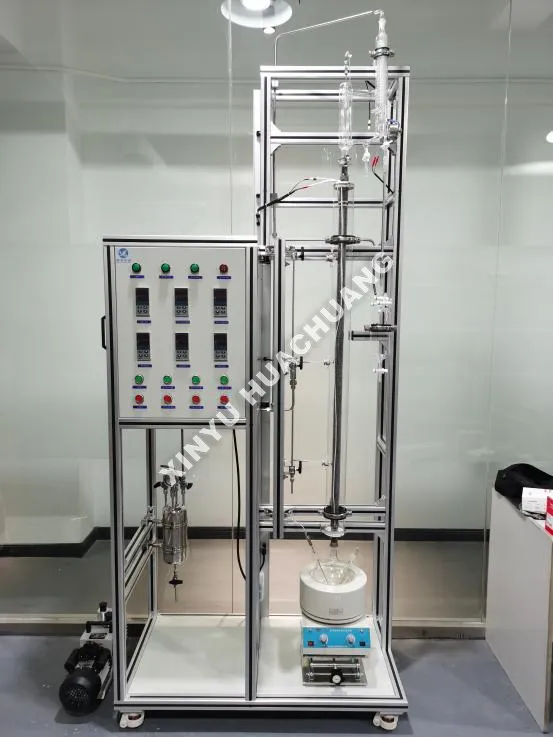

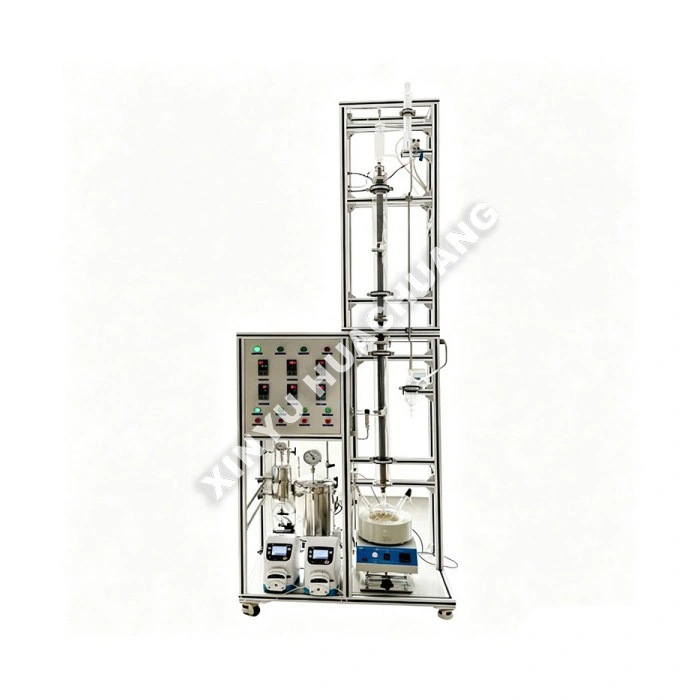

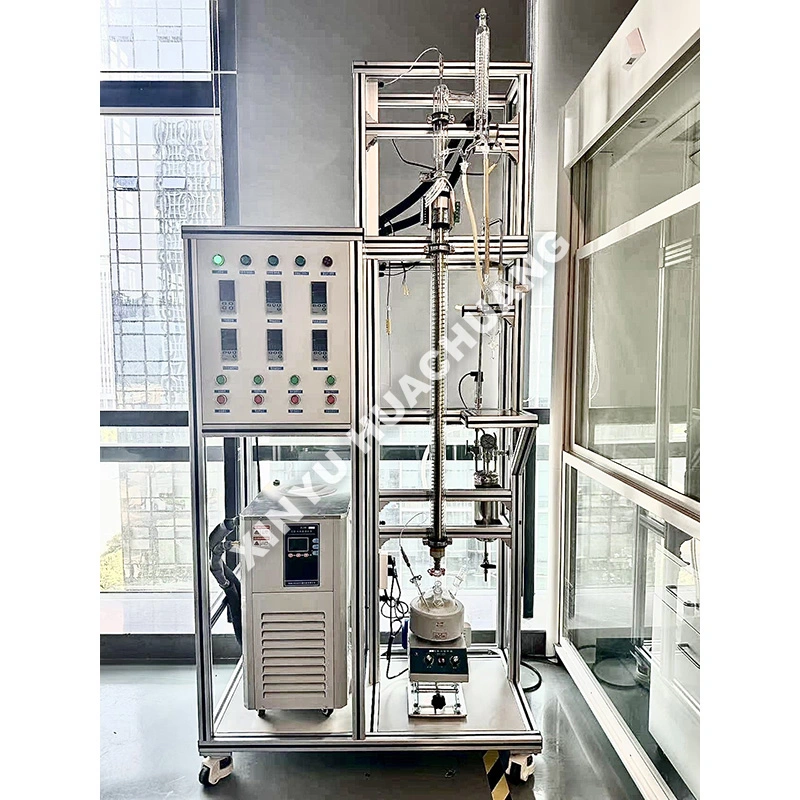

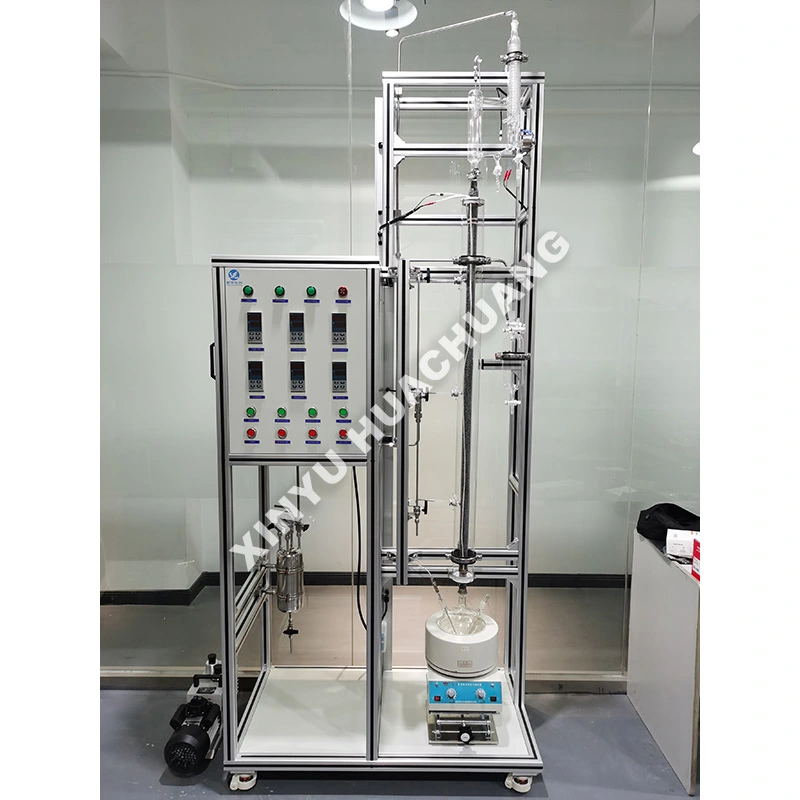

ガラス連続蒸留塔ユニット

XINYU HUACHUANG 連続ガラス蒸留塔ユニットは、腐食性または高純度の化学物質の研究開発、パイロット規模のテスト、および小バッチ生産向けに特別に設計された高度な分離システムです。このユニットは、内部の気液平衡に完全に視覚的にアクセスできるように設計されており、研究者は分離プロセスをリアルタイムで観察できます。高ホウケイ酸ガラス コンポーネント、正確な還流比コントローラー、インテリジェントな PLC オートメーションを備えた連続ガラス蒸留カラム ユニットは、ファインケミカル、医薬品、特殊溶媒の安全で高効率、再現性のある連続分別を保証します。

動作原理

連続ガラス蒸留塔ユニットは、連続分別蒸留原理に基づいて動作します。液体原料は塔の中央セクションに連続的に計量供給されます。ガラス塔の内部では、構造化パッキングまたは特殊なガラス内部構造 (θ リングやスパイラル パッキングなど) により、上昇する蒸気と下降する液体の間の接触面積が最大化されます。蒸気が上昇するにつれて、凝縮と再気化が繰り返され、上部の軽い成分が濃縮されます。次に蒸気は凝縮され、物質移動のバランスを維持するために一部が還流として戻され、残りは留出物として継続的に収集されます。重い成分は連続的にリボイラーに流れ落ちて排出されます。連続プロセス全体はガラス連続蒸留塔ユニットによって細心の注意を払って管理され、正確な温度勾配と最適な分離効率が維持されます。

どこで光りますか?

● 完全な視覚観察: 透明な高ホウケイ酸ガラス構造により、オペレーターは気液平衡、発泡、浸水状態を視覚的に監視できるため、研究開発やプロセスのトラブルシューティングに非常に役立ちます。

● 優れた耐食性: プレミアム GG17 (3.3) 高ホウケイ酸ガラスと PTFE シールで作られたユニットは、強酸、アルカリ、腐食性有機溶剤に対して完全に不活性で、製品の汚染がゼロです。

● 高効率内部構造: カスタマイズ可能なガラスパッキンまたは構造化ワイヤーメッシュパッキンを備え、高い理論段数と PPM レベルの分離純度を実現します。

● インテリジェント PLC オートメーション: 集中制御システムにより、無人連続操作、自動還流比調整、温度と流量のリアルタイム データ ロギングが可能になります。

● モジュール式で柔軟な設計: カラムは電熱ジャケットを備えた標準的なガラスジョイント (24/29、29/32 など) を使用して組み立てられているため、高さ調整、分解、洗浄、内部コンポーネントの交換が簡単に行えます。

技術仕様

どこで使用できますか?

● ファインケミカルおよび医薬品: 医薬品有効成分 (API) および腐食性の高い化学中間体の連続精製。

● エッセンシャル オイルと天然エキス: 熱に弱いテルペン、香料、植物エキスを目に見える形で穏やかに分離します。

● 学術および研究開発研究所: 基礎的な速度論的研究、分離プロセスの可視化、および触媒/充填効率のテスト。

● 特殊溶媒: 腐食性または高価な有機溶媒の連続回収と超高度精製。

● 食品と飲料: 天然香料の濃縮、アルコール精製、生理活性化合物の抽出。

使用上の注意

● 熱衝撃防止: 高ホウケイ酸ガラスは熱衝撃には耐性がありますが、極度の応力がかかると破損する可能性があります。加熱・冷却時の温度変化率は必ず5℃/min以下としてください。

● 機械的保護: ガラスコンポーネントは壊れやすいです。機械的衝撃やクランプの締めすぎを避け、すべてのガラス接合部が適切な位置に配置され、適切なクリップで固定されていることを確認してください。

● 真空の安全性: 深真空下で操作する場合は、事前にガラス製品に微小な亀裂や欠けがないか必ず検査してください。潜在的な爆縮を防ぐために、カラムの周りに保護シールドまたは安全メッシュを使用してください。

● 段階的な加熱: PLC のプログラム可能な加熱ランプ速度を利用して、特に連続供給を開始するときの突然の蒸発やカラムのフラッディングを防ぎます。

メンテナンスガイド

● 毎日: ガラス柱と接合部に亀裂、欠け、または化学エッチングの兆候がないかどうかを検査します。 PTFE ガスケットと真空シールの完全性を確認してください。

● 毎週/毎月: ガラス内部とカラム壁を洗浄して、分離効率を低下させる可能性のある残留物の蓄積を防ぎます。適切な溶剤または弱酸性の洗浄剤を使用してください (強アルカリは避けてください)。

● 四半期ごと: 温度センサー、マスフローコントローラー、還流比コントローラーを校正して、テストの精度を維持します。電熱ジャケットが均一に加熱され、適切に断熱されているかどうかを検査します。

● 操作後: 完全な洗浄と保管のためにガラス コンポーネントを分解する前に、常にシステムを不活性ガス (N2) でパージし、加熱を止めて室温まで冷却してください。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: カラムがステンレス製ではなくガラス製なのはなぜですか?

A: ガラス構造により、内部の蒸留プロセスに完全に視覚的にアクセスできるため、研究者は蒸気と液体の接触挙動、フラッディングポイント、充填物全体にわたる液体の分布を直接観察できます。この透明性はプロセス開発やトラブルシューティングにとって非常に貴重ですが、不透明な金属カラムでは不可能なことです。

Q2: ガラスカラムの内部パッキンにはどのような種類がありますか?

A: カラムは構造化充填物に加え、θ リングやスパイラル充填物などの特殊なガラス内部構造もサポートしています。これらは上昇する蒸気と下降する液体の間の接触面積を最大化し、物質移動効率を高めて正確な多成分分離を実現します。

Q3: この装置では連続運転とバッチ蒸留はどう異なりますか?

A: 一度に 1 つの装入物が処理されるバッチ蒸留とは異なり、原料は塔の中央セクションに連続的に計量供給されます。軽い成分は上部凝縮器から留出物として連続的に収集され、一方、重い成分は下部のリボイラーから連続的に排出されます。これにより、長期間の稼働にわたって一貫した製品品質を維持した定常状態の動作が可能になります。

Q4: 分離効率を維持するために還流はどのように管理されますか?

A: 凝縮した塔頂蒸気の一部が還流として塔に戻されます。還流比は正確に制御され、カラム内の物質移動のバランスが維持されます。この比率を調整することで、特定の分離要件に基づいて製品の純度とスループットを微調整することができます。

Q5: ガラス蒸留塔に最適な混合物は何ですか?

A: ガラスカラムは、金属汚染を避けなければならない腐食性または高純度の混合物や、内部ダイナミクスの視覚的モニタリングが必要なプロセスに特に適しています。これらは、製薬研究、ファインケミカル開発、学術プロセスエンジニアリング研究で広く使用されています。
