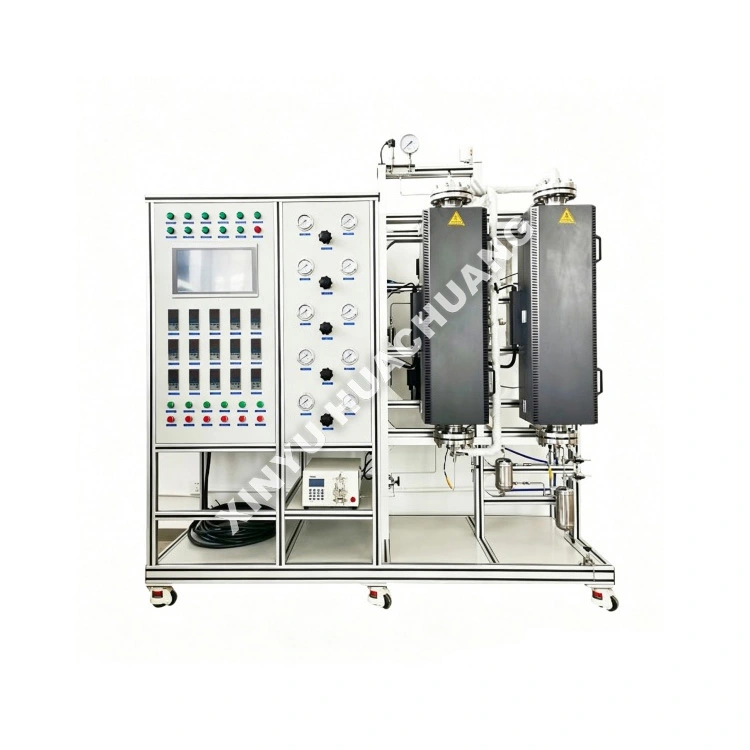

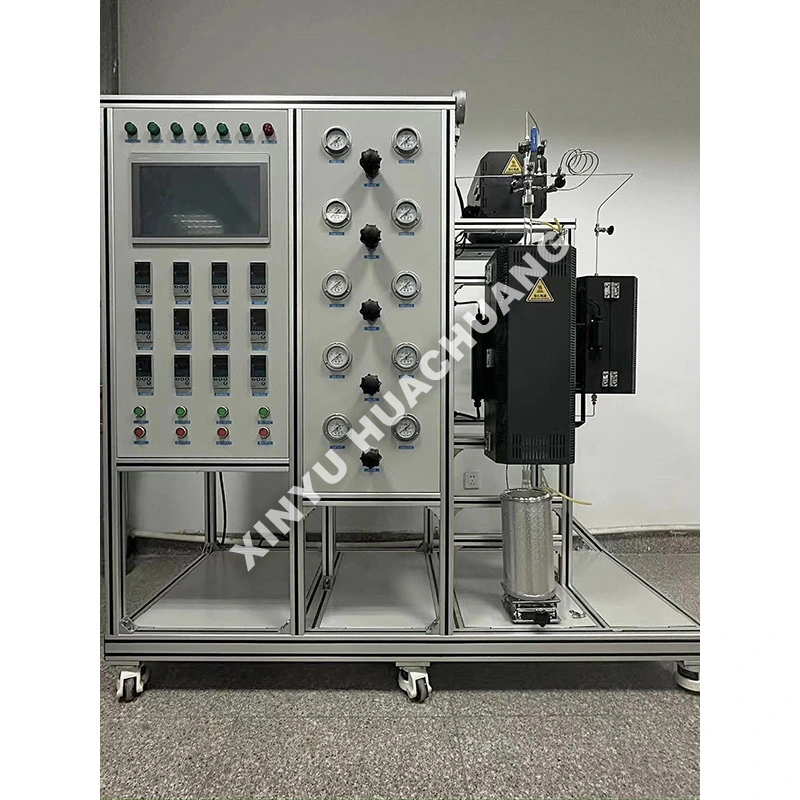

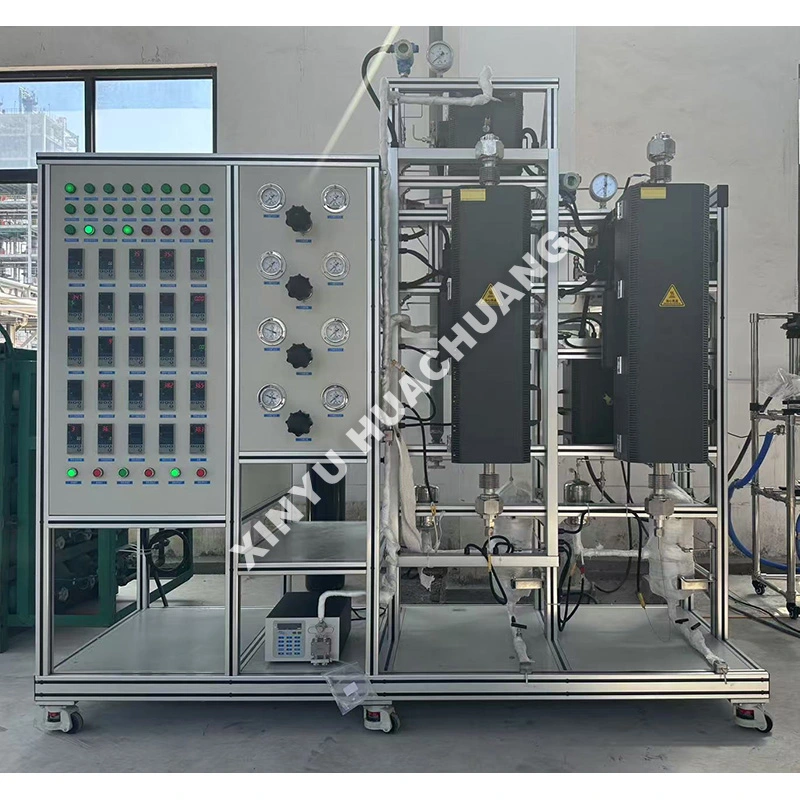

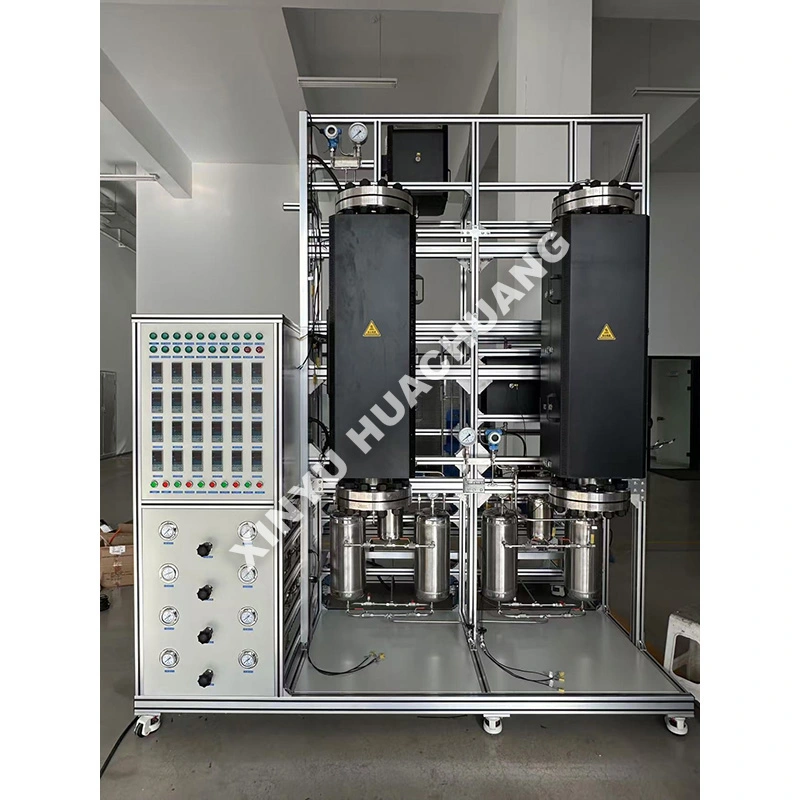

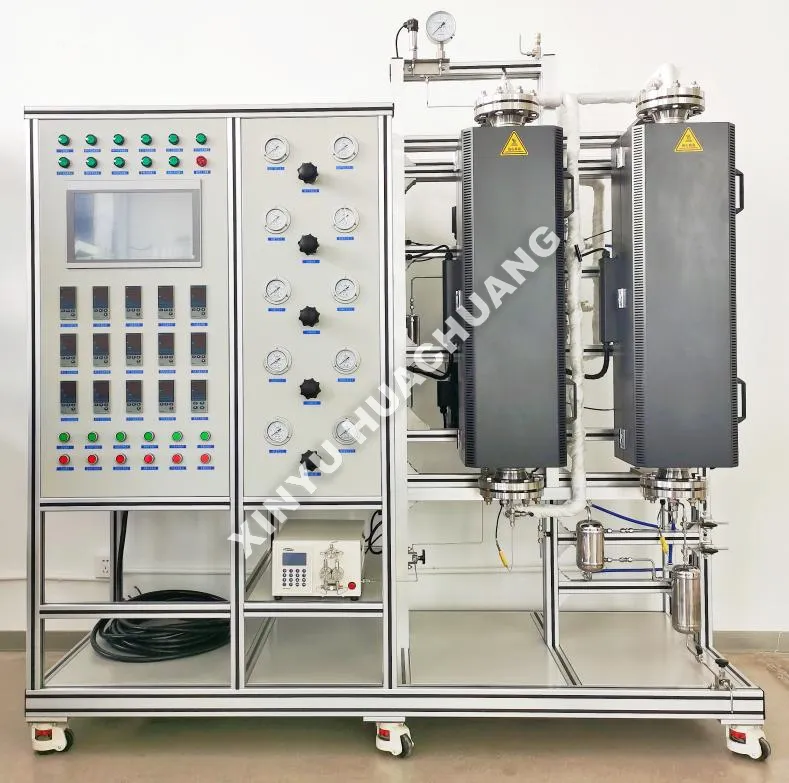

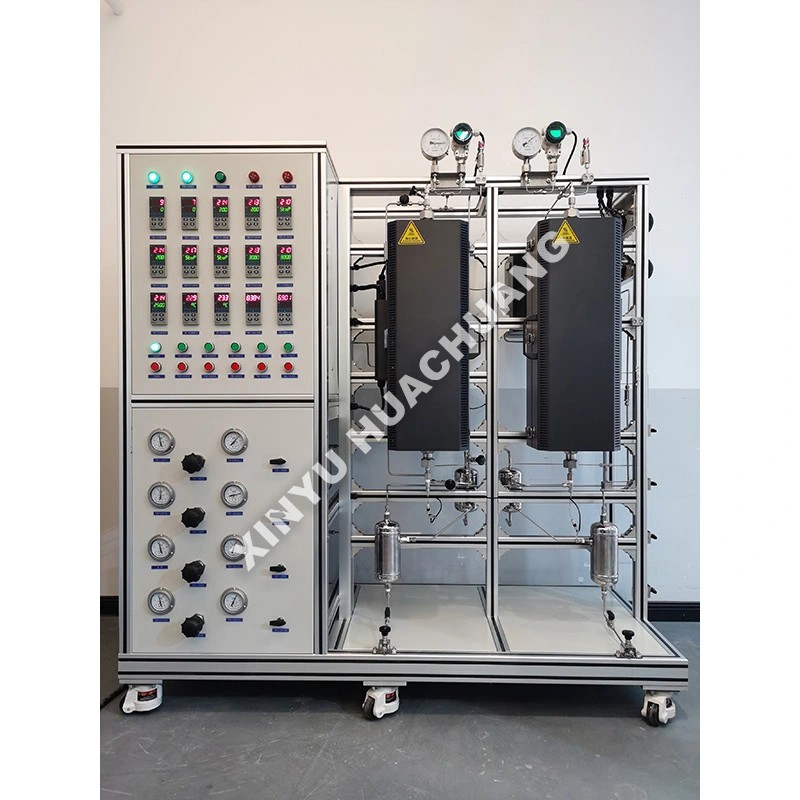

メタン改質実験ユニット

XINYU HUACHUANG メタン改質実験ユニットは、正確な合成ガス生成と速度論的研究のために設計された高度に自動化された実験室用反応器システムです。工業用水蒸気メタン改質 (SMR) および乾式改質 (DRM) プロセスをシミュレートするように設計されており、温度、圧力、ガス対炭素比を正確に制御します。インテリジェント PLC オートメーションとマルチレベル安全インターロックを備えたこのユニットは、エネルギーおよび石油化学分野での触媒スクリーニング、プロセス最適化、水素製造研究に最適です。

動作原理

メタン改質実験ユニットは完全に自動化されたシーケンスで動作します。吸熱改質反応は高温でシミュレートされ、メタンはマスフローコントローラーによって正確に計量され、その後蒸気（加熱バブラーを介して）または二酸化炭素のいずれかと混合されます。予熱後、ガス状原料はニッケルベースまたは貴金属触媒が充填された固定床反応器に入り、そこで改質によりメタンが水素と一酸化炭素に変換されます。プロセス全体を通じて、ユニットは高度な温度制御システムによって必要な高温プロファイルを維持すると同時に、オンラインガス分析モジュールが製品組成を継続的に追跡し、メタン変換とその結果として生じる H2/CO 比のリアルタイム計算を可能にします。

主な利点

● 高温精度: 高度なマルチゾーン PID 加熱により、吸熱改質反応に重要な最大 900℃ までの均一な温度分布が保証されます。

● 多彩なプロセス シミュレーション: 供給ガス組成を調整するだけで、水蒸気メタン改質 (SMR)、乾式改質 (DRM)、自動熱改質 (ATR) をサポートします。

● 正確な蒸気制御: 統合された加熱バブラーおよび気化器システムにより、供給ライン内で凝縮することなく、正確で安定した水対炭素 (S/C) 比が保証されます。

● インテリジェント オートメーション: PLC-PC 統合制御により、自動データ ロギング、履歴曲線の生成、および無人の長期操作が可能になります。

● 堅牢かつ安全な設計: リアクターは高温、耐腐食性の合金 (SS316L、インコネルなど) で作られており、過熱、過圧力、炎出保護のためのマルチレベルの安全インターロックを備えています。

技術仕様

応用分野

● 水素製造: 燃料電池および精製水素用の水蒸気メタン改質 (SMR) の研究開発。

● 炭素の回収と利用: メタンの乾式改質 (DRM) により、CH4 と CO2 を貴重な合成ガスに変換します。

● 触媒スクリーニング: 改質反応用の Ni ベース、貴金属 (Ru、Rh、Pt)、およびペロブスカイト触媒をテストします。

● プロセスの最適化: 温度、圧力、S/C 比がメタン転化率とコーキング耐性に及ぼす影響を研究します。

● 学術研究: 基礎的な反応速度論的研究と触媒失活メカニズム。

使用上の注意

● 蒸気ラインの加熱: 触媒に損傷を与える可能性がある水の凝縮を防ぐために、蒸気発生システムとすべての下流パイプラインが適切に加熱および断熱されていることを常に確認してください。

● 不活性パージ: 酸化や爆発性混合物を防ぐために、加熱する前、および蒸気や反応性ガスを導入する前に、必ず反応器を不活性ガス (N2 または Ar) でパージします。

● 冷却シ​​ーケンス: 実験後、最初に液体の供給を停止し、反応器を室温まで冷却しながら不活性ガスを流し続けてから停止します。

● ガスの安全性: メタンと水素は非常に引火しやすいです。すべての接続が漏れテストされていること、およびシステムがガス検知器を備えた換気の良い場所で動作していることを確認してください。

メンテナンスガイド

● 毎日: ガスシリンダーの圧力を確認し、MFC の読み取り値を確認し、バブラー内の水位を検査します。排気ガスが適切に排出または処理されていることを確認してください。

● 毎週/毎月: ガスフィルターと水分トラップを掃除または交換します。反応器のシール、バルブ、配管に腐食や漏れの兆候がないか検査します。

● 四半期ごと: マスフローコントローラーと温度センサーを校正して、テストの精度を維持します。 PLC キャビネット内の電気接続がしっかりしていないか確認してください。

● 触媒の取り扱い: 触媒が砕けないように、慎重に触媒を取り付けたり取り外したりしてください。圧力降下を定期的に監視します。突然の増加はコーキングまたはベッドの詰まりを示しており、再生または交換が必要です。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: このメタン改質実験装置は、長期試験中の触媒のコークス化や失活をどのように防止するのですか?

A: コークス化はメタン改質における重要な課題です。当社のユニットは、正確に調整可能な蒸気対炭素 (S/C) 比制御システムを備えており、最適な化学量論を確保して炭素の堆積を抑制します。さらに、当社は、メインの管型反応器の前で高級炭化水素を変換するオプションの前改質モジュールを提供しており、低温で動作して安定した穏やかな条件を保証し、それによって実験実行中の触媒の寿命を大幅に延長します。

Q2: このユニットは、水蒸気メタン改質 (SMR) とメタン乾式改質 (DRM) の両方に適合できますか?

A: はい、このユニットは非常に多用途です。 H₂O (気化器経由) と CO₂ 供給の両方に独立した高精度マス フロー コントローラー (MFC) が装備されています。これにより、研究者は、SMR プロセスと DRM プロセスをシームレスに切り替えたり、二重改質をテストして、さまざまな二酸化炭素や蒸気環境下で触媒の性能や合成ガス (H2/CO 比) の品質を評価したりすることができます。

Q3: 改質反応の吸熱性が高いことを考慮すると、システムはどのようにして正確な温度プロファイルを維持するのでしょうか?

A: 改質反応には多量のエネルギー投入 (700 ～ 1,000°C) が必要です。当社のメタン改質実験装置は、高度な PID 適応制御を備えたマルチゾーン プログラム可能な電気加熱炉を利用しています。リアルタイムで温度プロファイルを監視するために、複数の熱電対が反応管に沿って戦略的に配置されています。産業用 PLC は、吸熱ヒートシンクを補償するために加熱出力を動的に調整し、高精度の運動データを保証します。

Q4: 重要なデータを失わずに、高温の生成ガスを安全に冷却し、分析するにはどうすればよいですか?

A: このユニットには、特殊な多段階ガス調整システムが統合されています。高温の流出物はまず急速冷却器を通過し、二次反応を即座に停止します。その後、高効率の凝縮器と気液分離器を通過して、未反応の蒸気と水を除去します。乾燥した合成ガスはオンラインのガスクロマトグラフ (GC) に送られ、CH4 変換、CO、CO2、および H2 の収率をリアルタイムで正確に分析します。

Q5: 実験失敗時に高温の水素や一酸化炭素を取り扱うために、どのような安全機構が設けられていますか?

A: 合成ガスを扱うときは安全が最も重要です。メタン改質実験ユニットは、包括的な安全マトリックスを備えています。メタン流量トランスミッタに障害が発生した場合、または温度暴走が検出された場合、PLC は即座に緊急シャットダウン (ESD) をトリガーします。炭化水素の供給を自動的に遮断し、窒素パージバルブを開いて反応器を不活性化し、排気ベントを作動させて爆発性ガスの蓄積を防ぎ、オペレーターと装置の両方を保護します。
