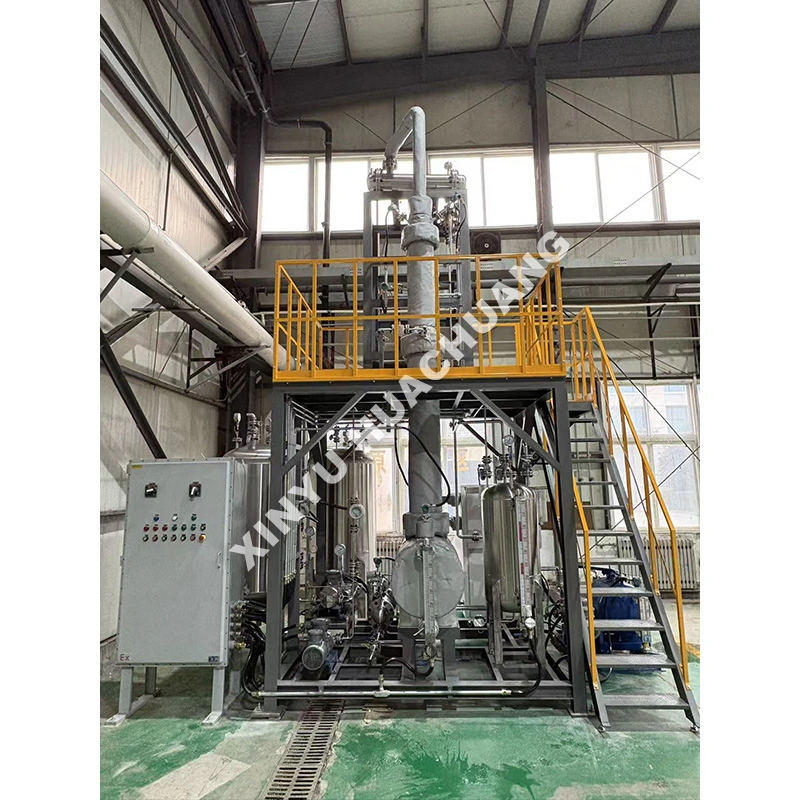

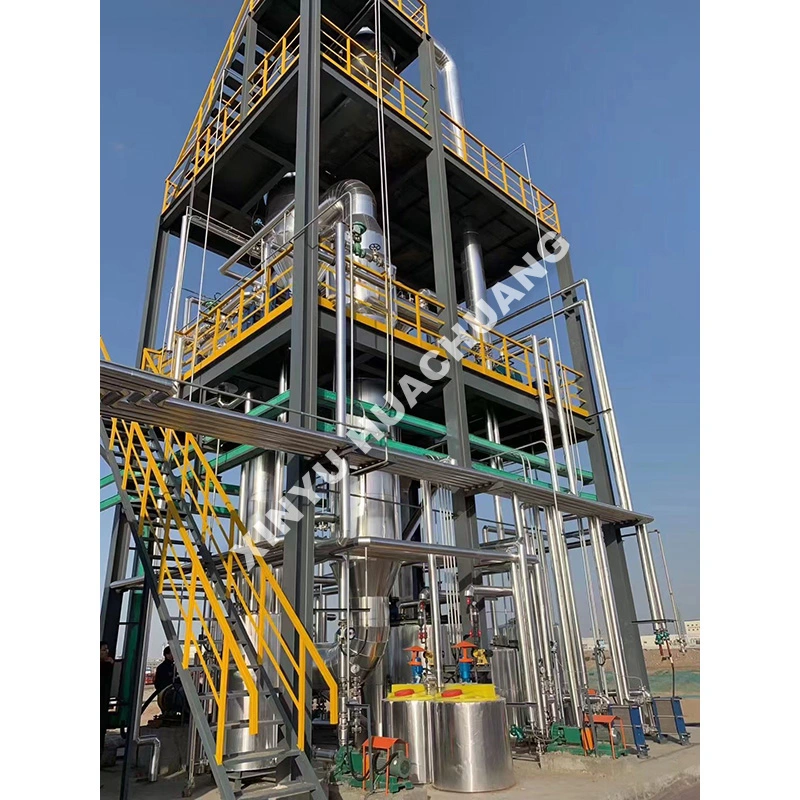

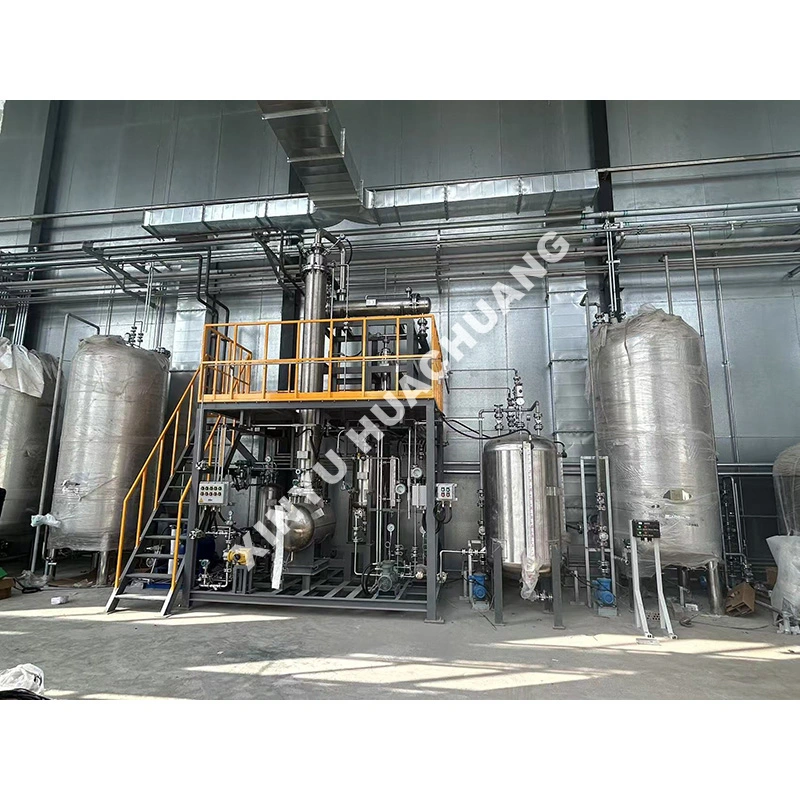

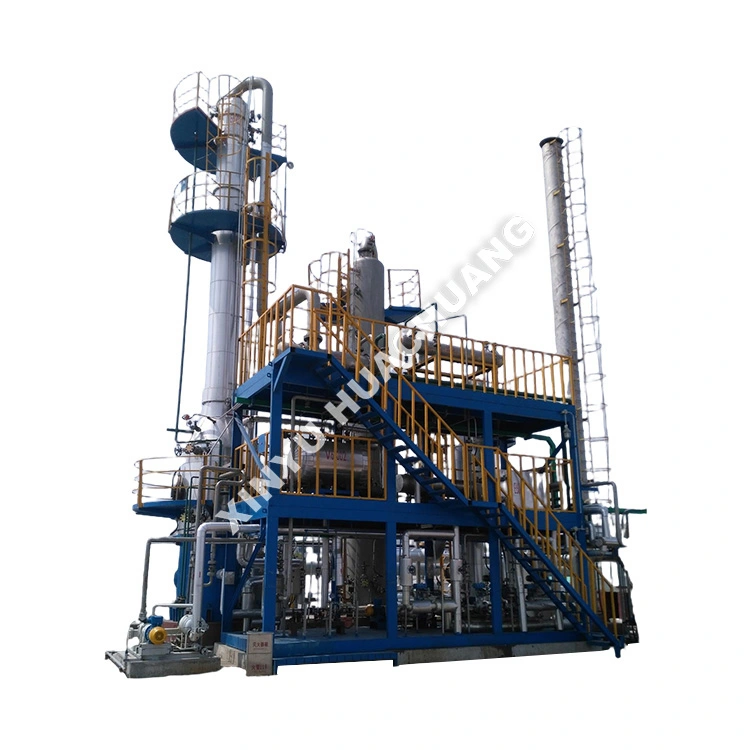

メタノール蒸留装置

XINYU HUACHUANG メタノール蒸留ユニットは、粗メタノールの工業精製とメタノールと水の混合物の回収のために特別に設計された高効率の連続分離システムです。エネルギー効率と製品スループットを最大化するように設計されたこのユニットは、高度なマルチカラム構成と熱統合技術を利用して、複雑な混合物を優れた精度で分離します。インテリジェントな PLC オートメーション、自動還流比制御、およびマルチレベルの安全インターロックを備えたメタノール蒸留ユニットは、安定した無人の長期運転を保証しながら、商業生産とプロセスの最適化のために超高純度メタノール (≥99.9%) を供給します。

メタノール蒸留装置とは何ですか?

メタノール蒸留ユニットは、粗メタノールをアップグレードしたり、水性廃棄物ストリームからメタノールを回収して高純度の工業用または電子グレードの製品を生成するように設計された特殊な化学分離装置です。この装置は、混合物を多段分留システムに連続的に供給し、沸点の違いに基づいてメタノール (沸点 ~64.7°C) を水およびより重質の不純物から分離することによって動作します。このユニットは通常、ライトエンド除去用のプレカラム、熱統合用の高圧カラム、および最終精製用の大気圧カラムを備えています。この装置は石炭からメタノールへのプラント、石油化学施設、溶剤回収センターで広く利用されており、大規模な産業導入に信頼できる収率と純度の指標を提供します。

何が目立つのでしょうか？

● 高度な熱統合: 多重効用蒸留と機械的蒸気再圧縮 (MVR) 技術を利用して頭上蒸気から潜熱を回収し、従来の単塔システムと比較して蒸気消費量を最大 50% 削減します。

● 超高純度出力: 最適化されたカラム内部と正確な還流制御により、水とエタノールの不純物が効率的に分離され、水分含量 100 ppm 未満で 99.9% 以上のメタノール純度を達成します。

● インテリジェント PLC オートメーション: 集中制御システムにより、無人での長期運転、自動還流比調整、温度、圧力、流量のリアルタイム データ ロギングが可能になります。

● 堅牢で安全な構造: 危険な環境での安全な動作を保証するために、高品質の冶金 (SS304/316L など) とマルチレベルの安全インターロック (過熱、過圧力、空焚き保護) で構築されています。

● エネルギー効率の高い設計: 最適化されたリボイラー、高効率の凝縮器、熱交換器により熱効率が最大化され、全体の運用コストと二酸化炭素排出量が大幅に削減されます。

技術仕様

選択ロードマップ

● 原料と目標純度を定義する: 粗メタノール、メタノールと水の混合物、または廃溶媒を処理しているかどうかを明確に識別します。これにより、メタノール蒸留ユニットに必要な塔の数、塔の高さ、内部構成が決まります。

● エネルギー効率要件: 利用可能なユーティリティ (蒸気、電気) を評価します。大規模な運用の場合は、マルチエフェクトまたは MVR 構成を選択して、熱回収を最大化し、運用コストを最小限に抑えます。

● 能力とスループット: 必要な連続処理量 (例: トン/時間) を決定します。カラムの直径とリボイラーの容量が、フラッディングすることなく蒸気速度を処理できるように適切なサイズであることを確認してください。

● 不純物プロファイル: 原料に大量のエタノールまたは高級アルコールが含まれている場合は、専用のサイドドローまたは抽出蒸留セクションを備えた構成を選択して、最終製品の超低エタノール含有量を実現します。

● 材質の互換性: 標準 SS304 は、ほとんどのメタノール用途に適しています。ただし、酸性または腐食性の高い廃棄物を処理する場合は、SS316L または特殊な被覆材にアップグレードしてください。

品質検査工程

● 材料検証: 入荷するステンレス鋼、バルブ、圧力容器を厳格に検査し、指定された冶金基準と高圧安全許容差を満たしていることを確認します。

● 精密機械加工: コラムシェル、リボイラー、配管を CNC 機械加工し、動作圧力下での完璧なシール面と構造的完全性を保証します。

● 水圧および漏れテスト: すべての圧力容器とパイプラインは、構造の安全性と絶対的な漏れ防止性能を検証するために、厳格な水圧試験とヘリウム漏れ検出を受けます。

● システムキャリブレーション: PLC 制御システム、温度/圧力センサー、マスフローコントローラー、還流比コントローラーの包括的なキャリブレーションにより、正確なデータ表示と信頼性の高い制御を保証します。

● 最終機能実行: パッケージング前のスムーズな動作、均一な熱分布、安全インターロックの適切な機能、および自動制御ロジックを検証するための完全なドライランおよび水試用テスト。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: 3塔設計（プレカラム、高圧塔、常圧塔）の目的は何ですか？

A: 各列は異なる役割を果たします。プレカラムは、原油供給物からライトエンド不純物 (ジメチルエーテルやギ酸メチルなど) を除去します。高圧カラムは主なメタノールと水の分離を実行すると同時に、常圧カラムとの熱統合を可能にしてエネルギー消費を削減します。大気圧カラムは最終精製パスを実行し、工業用または電子グレードの仕様を満たす高純度のメタノールを生成します。

Q2: カラム間の熱統合により、どのように運用コストが削減されますか?

A: 高圧塔は高圧で動作するため、塔頂凝縮温度が上昇します。この廃熱は常圧塔のリボイラーの熱源として使用されます。この熱結合により、単一塔設計と比較して全体の蒸気消費量を 30 ～ 40% 削減でき、光熱費を大幅に削減できます。

Q3: このユニットはどの程度のメタノール純度レベルを達成できますか?

A: 多段階分別システムは、AA グレードの工業規格 (純度 99.9% 以上) を満たすメタノールを生成し、精製段階を追加して電子グレードの仕様に合わせて構成できます。このユニットは、水、エタノール、高級アルコール、微量不純物からメタノールを効果的に分離します。

Q4: この装置はどのような種類の粗メタノール原料を処理できますか?

A: 石炭からメタノールへの合成、天然ガス改質、バイオマスガス化プロセスからの粗メタノールを扱っています。また、石油化学施設や溶媒回収センターの水性廃棄物の流れからメタノールを回収するため、さまざまな生産ルートにわたって多用途に使用できます。

Q5: ユニットは、連続運転中に一貫した製品品質をどのように保証しますか?

A: GC などのオンライン分析機器は、生成物の流れのリアルタイムの純度モニタリングを提供します。自動カットポイント調整システムは、あらゆる組成ドリフトに対応し、規格外の物質を供給原料に戻し、規格内のメタノールのみを製品として収集します。
