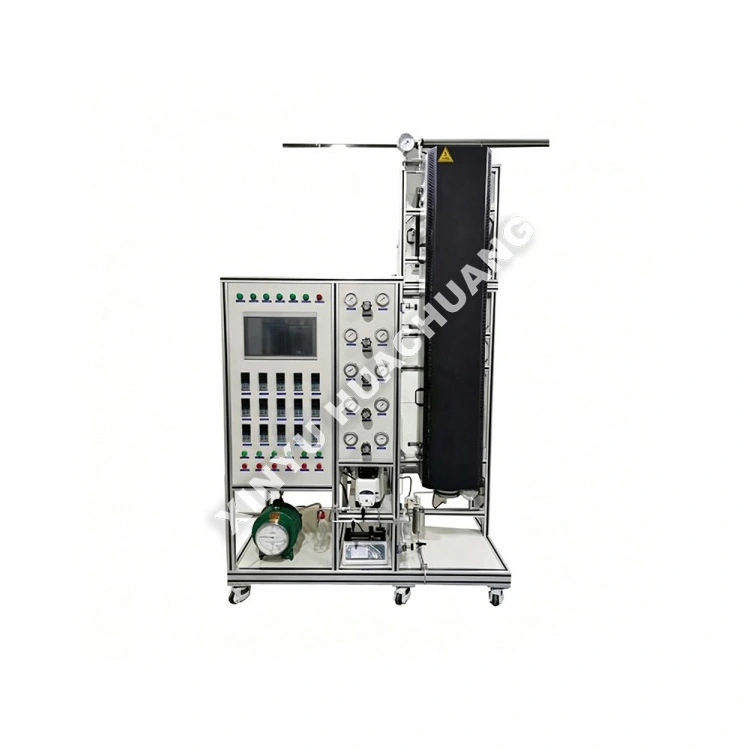

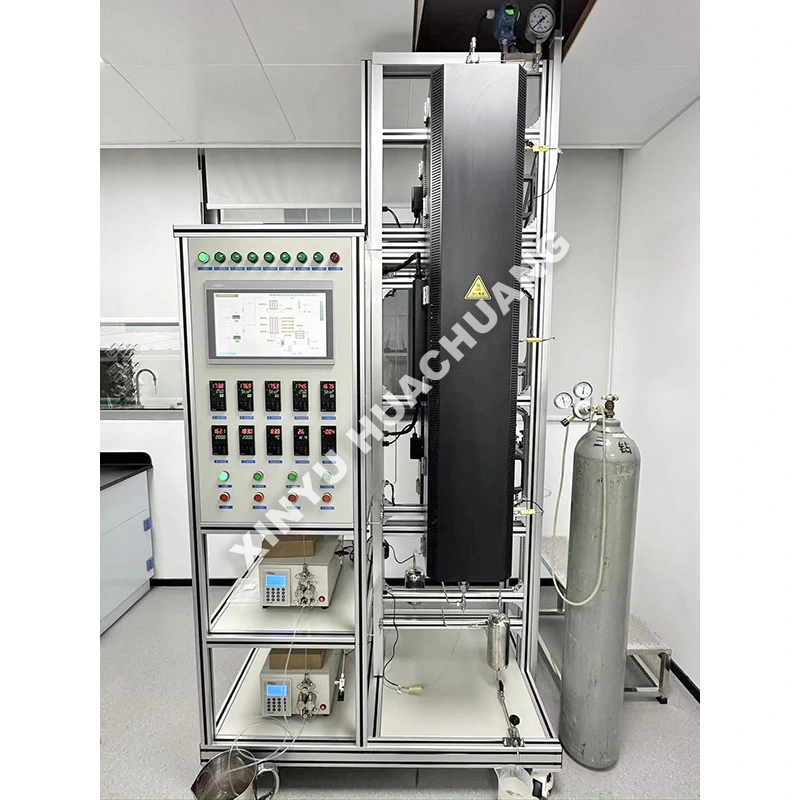

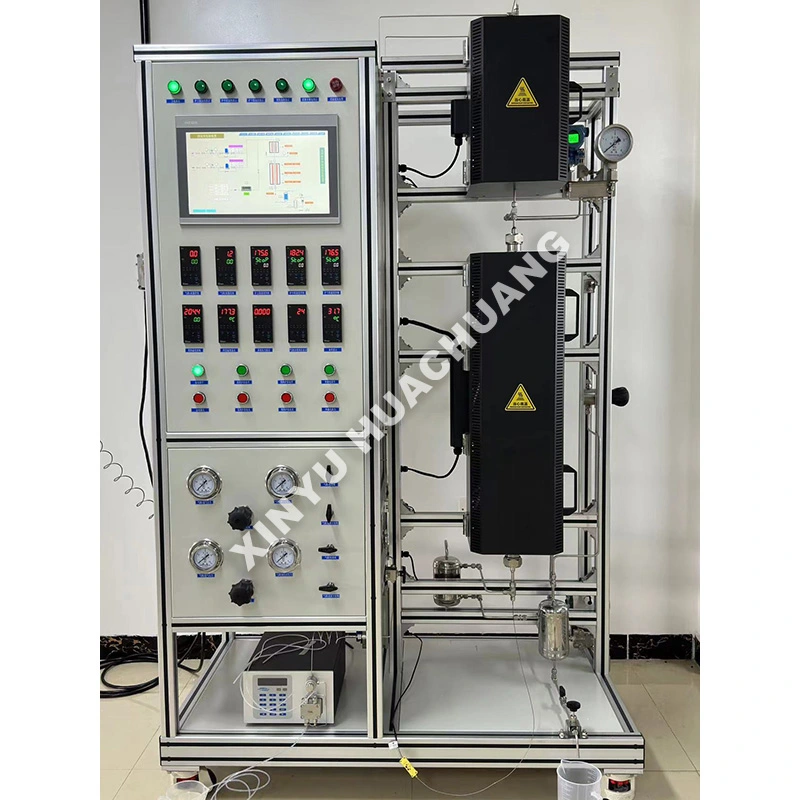

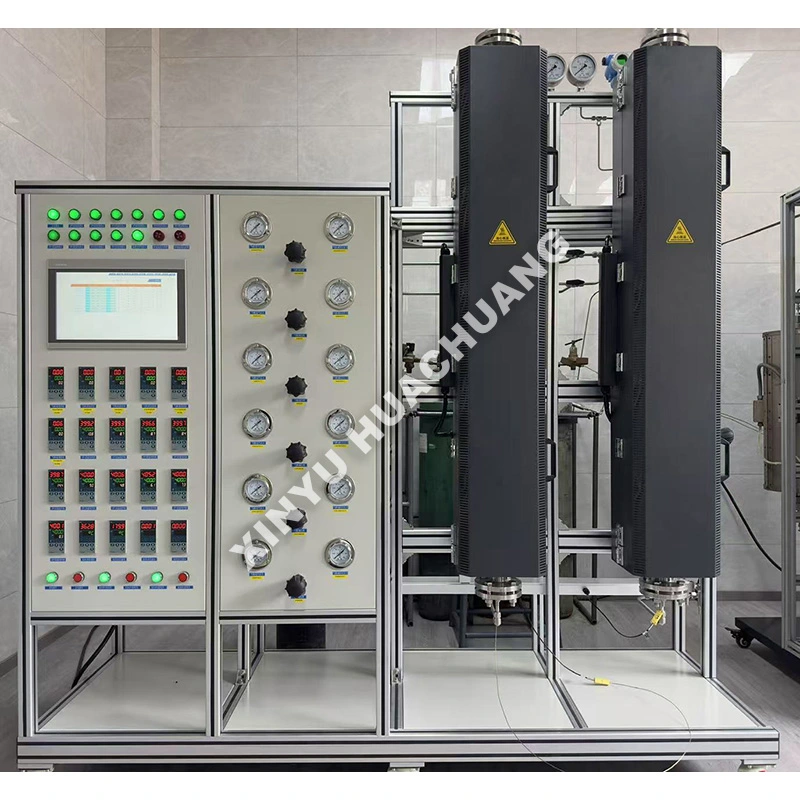

SNCR反応評価パイロットユニット

XINYU HUACHUANG SNCR 反応評価パイロット ユニットは、選択的非触媒還元プロセスを評価および最適化するために特別に設計された高度な高度に自動化された試験システムです。実際の産業排ガス環境をシミュレートするように設計されたこのユニットは、臨界温度ウィンドウ、試薬注入率、およびガスフローダイナミクスを正確に制御します。インテリジェントな PLC オートメーションと高度な安全インターロックを備えた SNCR 反応評価パイロット ユニットは、安全で継続的な操作を保証しながら、NOx 変換効率とアンモニア スリップ分析のための再現性の高いデータを提供します。これは、排出制御戦略を最適化し、発電および工業用暖房分野での試薬消費を最小限に抑えるための理想的なプラットフォームです。

動作原理

このユニットは、特定の高温ゾーン内で窒素酸化物 (NOx) の無触媒還元をシミュレートすることによって動作します。 NOx と酸素を含む模擬排ガスが生成され、850℃～1100℃の理想的な温度範囲に予熱されます。精密計量ポンプにより、還元剤 (アンモニアまたは尿素溶液) がこの高温反応ゾーンに直接注入されます。試薬は急速に熱分解して Nh2 になり、その後 NOx と反応して無害な窒素 (N2) と水 (H2O) を形成します。プロセス全体は、正確な温度プロファイルと試薬対NOx比を維持するためにSNCR反応評価パイロットユニットによって細心の注意を払って管理される一方、オンラインガス分析システムは入口と出口のガス組成を継続的に監視して、リアルタイムの脱硝効率とアンモニアスリップ率を計算します。

特徴的な利点は何ですか?

● 正確な温度ウィンドウ制御: 高度なマルチゾーン PID 加熱により、リアクターは SNCR 効率にとって最も重要な要素である重要な 850℃ ～ 1100℃ ウィンドウを ±1℃ の精度で維持します。

● 正確な試薬計量: 高精度の液体注入システムにより、アンモニア/尿素対 NOx の化学量論比の正確な制御が保証され、過剰な試薬の無駄やアンモニアのスリップが防止されます。

● インテリジェント PLC オートメーション: 集中制御システムにより、無人での長期運用、自動データ ロギング、履歴曲線の生成、およびリアルタイムのパフォーマンス監視が可能になります。

● 包括的な性能評価: NOx 変換効率、アンモニアスリップ、さまざまなガス滞留時間の影響などの重要な指標をテストできます。

● 堅牢で安全な設計: 高温耐食性素材とマルチレベルの安全インターロック (過熱、過圧力、ガス漏れ保護) で構築されており、高温試験中の安全な動作を保証します。

技術仕様

どこに適用されますか?

● 発電: 石炭火力、ガス火力、バイオマス発電所向けの SNCR システムの性能評価と最適化。

● 工業用ボイラーと炉: セメント窯、製鉄所、ガラス炉、廃棄物焼却炉の脱硝プロセス試験。

● 試薬の最適化: NOx 削減に対するさまざまな還元剤 (アンモニア水、尿素溶液) と注入戦略の効果を研究します。

● 環境研究開発: 無触媒還元反応および無触媒排出ガス制御技術に関する基礎的な動力学的研究。

● 規制順守テスト: 本格的な実施前に、排出制御戦略が厳しい環境規制を満たしていることを検証します。

使用上の注意

● 温度ウィンドウ管理: 還元剤を注入する前に、反応器が 850℃ ～ 1100℃ の範囲内に到達して安定していることを常に確認してください。このウィンドウの下に注入すると、アンモニアのスリップが発生します。上記を噴射すると、アンモニアが酸化してNOxになります。

● ガスの安全性と換気: NOx と Nh2 は有毒ガスです。ユニットは常に換気の良い場所または換気フードの下で操作し、ガス漏れ検知器が機能していることを確認してください。

● 不活性パージ: 望ましくない酸化や爆発性混合物を防ぐため、加熱前および反応性ガスの導入前に必ず反応器を不活性ガス (N2) でパージします。

● 結露の防止: 水の結露や腐食を防ぐために、下流のすべてのサンプリング ラインと排気パイプが適切に加熱または断熱されていることを確認します。

メンテナンスガイド

● 毎日: ガスシリンダーの圧力を確認し、液体試薬のレベルを確認し、排気ガス処理システム (スクラバーなど) を検査して安全な排出を確保します。

● 毎週/毎月: 尿素の結晶化による詰まりを防ぐために、液体噴射ノズルを清掃または交換します。反応器のシールと配管に高温による劣化や漏れの兆候がないか検査します。

● 四半期ごと: マスフロー コントローラー、液体計量ポンプ、温度センサーを校正して、テストの精度を維持します。 PLC キャビネット内の電気接続がしっかりしていないか確認してください。

● 運転後: 反応器内部を保護するために、シャットダウンする前に、常にシステムを不活性ガスでパージし、ガスを流しながら自然に冷却してください。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: SNCR 反応評価パイロット ユニットはどの温度ウィンドウをシミュレートしますか?

A: このユニットは、850°C ～ 1100°C の理想的な温度範囲内で無触媒還元環境を再現します。 NOx と酸素を含む模擬煙道ガスが生成され、試薬注入前にこの範囲まで予熱されます。

Q2: どの還元剤を反応ゾーンに注入できますか?

A: 精密定量ポンプにより、アンモニアまたは尿素溶液が高温ゾーンに直接注入されます。試薬は急速に熱分解して Nh2 になり、その後 NOx と反応して無害な窒素 (N2) と水 (H2O) を生成します。

Q3: ユニットはどのようにして脱硝効率をリアルタイムで計算しますか?

A: オンラインガス分析システムは、入口と出口のガス組成を継続的に監視します。これらの測定に基づいて、ユニットはリアルタイムの脱硝効率とアンモニア スリップ率を計算します。

Q4: SNCR 研究においてアンモニアスリップモニタリングが重要なのはなぜですか?

A: 未反応のアンモニアが排ガスとともに流出することは、試薬の無駄と二次汚染を意味します。このユニットは、試薬と NOx の比率を制御しながらアンモニアのスリップを追跡することで、最適な噴射戦略を見つけるのに役立ちます。

Q5: 評価実行中にシステムが制御する重要なパラメータはどれですか?

A: このユニットは、テスト全体を通じて正確な温度プロファイルと試薬対 NOx 比を細心の注意を払って管理し、すべての SNCR 評価が正確で再現可能であることを保証します。
