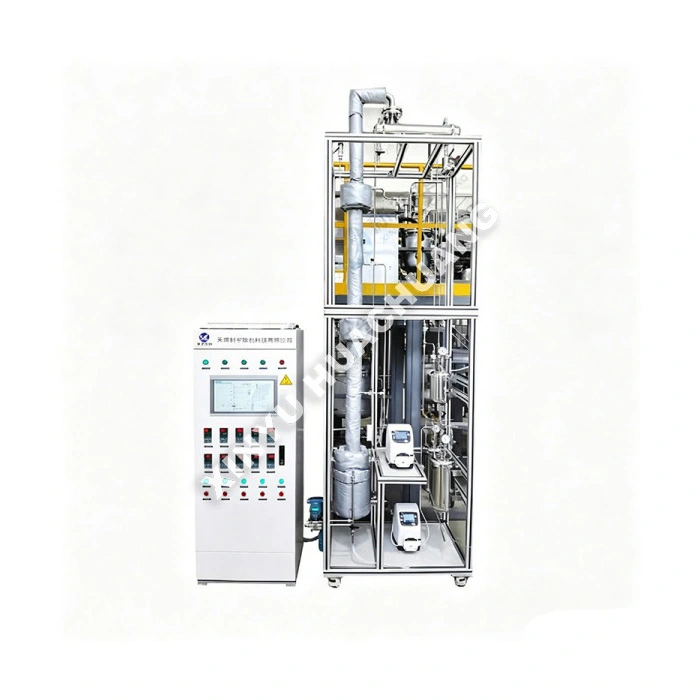

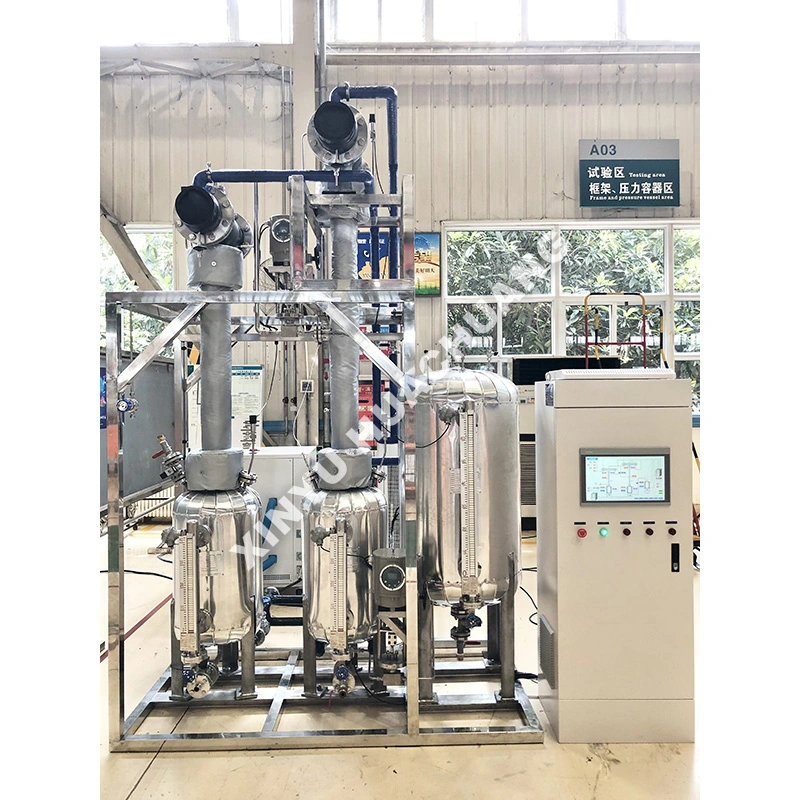

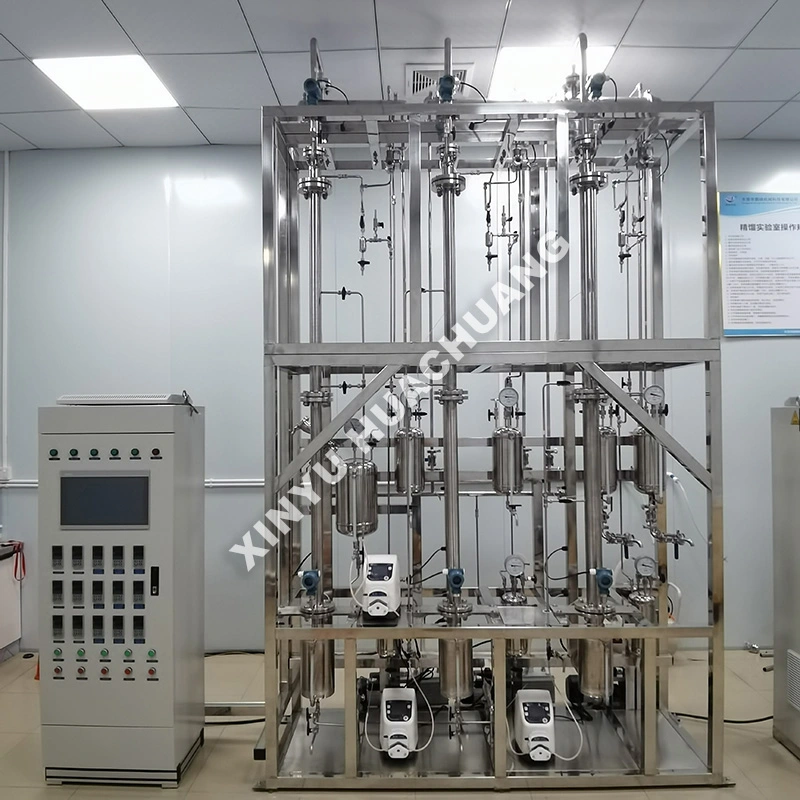

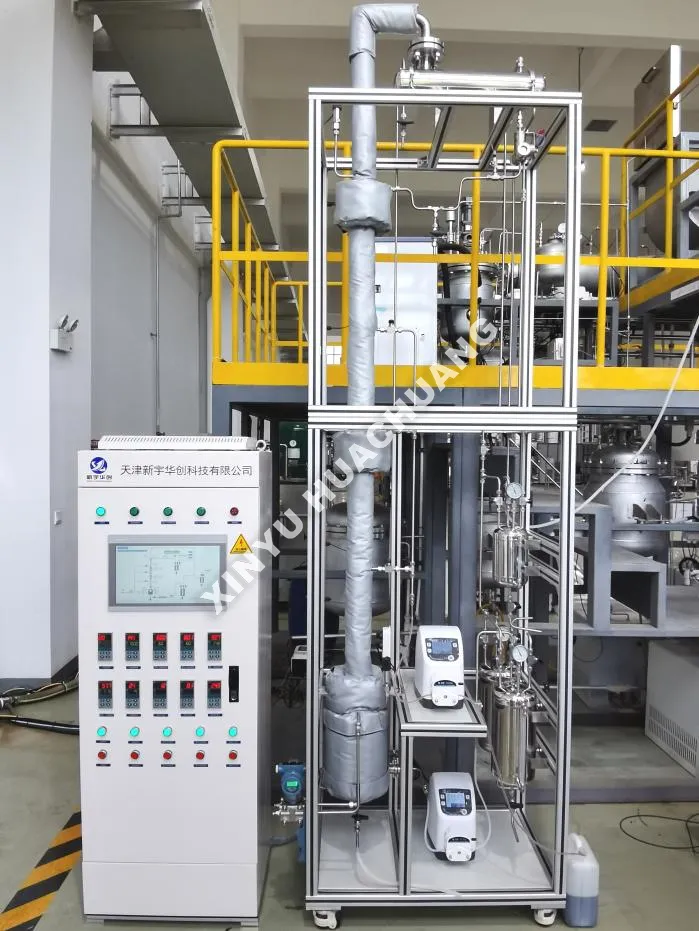

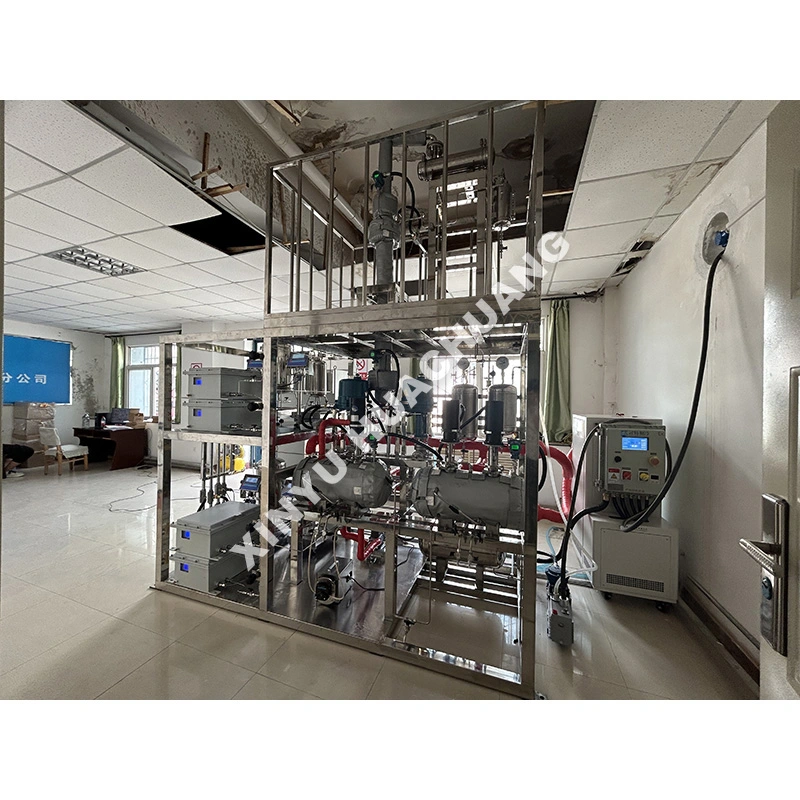

タッチスクリーン制御の連続蒸留ユニット

XINYU HUACHUANG タッチスクリーン制御連続蒸留ユニットは、複雑な連続精製プロセスを簡素化するように設計された高度な工業グレードの分離システムです。運用効率を最大限に高めるように設計されたこのユニットは、従来の複雑なコントロール パネルを最新の高解像度タッチ スクリーン インターフェイスに置き換えます。 It allows operators to effortlessly monitor real-time temperatures, pressures, flow rates, and reflux ratios directly on the screen.インテリジェントな PLC オートメーションとマルチレベルの安全インターロックを備えたタッチスクリーン制御の連続蒸留ユニットは、安定した無人の長期運転を保証しながら、商業生産とプロセスの最適化のための再現性の高い純度データを提供します。

タッチスクリーン式連続蒸留装置とは何ですか?

タッチスクリーン制御の連続蒸留ユニットは、連続分別蒸留原理に基づいて動作する特殊な化学分離装置で、デジタル ヒューマン マシン インターフェイス (HMI) を通じて完全に管理されます。供給原料は連続的にシステムに計量供給され、そこで蒸気は分留塔全体で凝縮と再蒸発を繰り返し、多成分混合物を分離します。このユニットの特徴は、視覚的なフロー図、リアルタイムのデータトレンド、ワンタッチパラメータ調整を提供するスマートタッチスクリーン制御システムです。このハードウェアとソフトウェアのシームレスな統合により、手動介入を最小限に抑えて高精度の分離を求める現代の研究室やパイロット プラントにとって理想的なプラットフォームとなります。

技術仕様

装備の特徴は何ですか？

● 直感的な HMI 操作: 高解像度タッチスクリーンはユーザーフレンドリーなグラフィカルインターフェイスを提供し、オペレーターは複雑なプログラミングを行わずにパラメータを簡単に設定し、リアルタイム曲線を表示し、アラームを管理できます。

● 自動化された連続処理: 真の連続操作向けに設計されており、従来のバッチ システムと比較して、一貫した製品品質と高いエネルギー効率を保証します。

● データロギングとトレーサビリティ: タッチスクリーンシステムは履歴データ (温度、圧力、流量) を自動的に記録し、USB 経由でワンクリックでエクスポートできるため、包括的な品質トレーサビリティが実現します。

● マルチレベル安全インターロック: PLC と統合されているタッチスクリーンにはリアルタイムの安全ステータスが表示され、過熱、過圧、または空焚き状態が発生した場合に自動シャットダウンがトリガーされます。

● モジュール式でカスタマイズ可能: 予熱器、真空システム、自動フラクションコレクターを柔軟に統合して、特定の連続分離要件を満たします。

使用上の注意

● 画面の保護: 鋭利な物体や濡れた手で画面に触れないようにしてください。容量性/抵抗層への損傷を防ぐために、付属のスタイラスまたは清潔な指を使用してください。

● 不活性パージ: 爆発性混合物を防ぐために、加熱する前、および反応性または可燃性の原料を導入する前に、必ずシステムを不活性ガス (N2) でパージしてください。

● 段階的な加熱: タッチスクリーン上のプログラム可能な加熱ランプ速度を利用して、特にシステム起動時の突然の蒸発やカラムのフラッディングを回避します。

● 定期的な校正: プロセスの信頼性を確保するために、画面に表示される温度センサーと圧力センサーの精度を標準機器と比較して定期的に検証します。

よくある間違いと正しい方法

● 間違い: タッチスクリーン上のアラームポップアップを無視し、システムを強制的に続行させました。 正しい方法: 常にアラームを確認し、すぐに調査します。 PLC は、機器の損傷や安全上の危険を防ぐためにこれらのアラートをトリガーします。それらを回避すると、重大な結果につながる可能性があります。

● 間違い: カラムの設計容量を超えて送り速度を過負荷にしてしまいます。 正しい方法: タッチスクリーン上で差圧と温度のプロファイルを監視します。インターフェースを介して供給ポンプの速度を調整して、安定したカラム油圧を維持し、フラッディングを防ぎます。

● 間違い: 調整後にレシピパラメータを保存できませんでした。 正しい方法: 新しいバッチまたは製品の設定値を変更した後は、電力変動時の偶発的なパラメータ損失を防ぐために、常にタッチスクリーンの「レシピの保存」機能を使用してください。

● 間違い: 給餌を停止せずに加熱を停止した。 正しい方法: HMI でプログラムされた自動シャットダウン シーケンスに従います。通常、これには、最初に供給を停止し、還流を継続して塔を浄化し、次にリボイラーを安全に冷却することが含まれます。

配送と梱包

● プロフェッショナルな梱包: タッチスクリーン制御の連続蒸留ユニットは、燻蒸なしの輸出標準木箱にしっかりと梱包されています。繊細なタッチスクリーン パネルと PLC キャビネットは、耐衝撃フォームと帯電防止フィルムで厳重に保護されています。

● コンポーネントの固定: 海上または航空輸送中の振動による損傷を防ぐために、内部の配管、支柱、電気コンポーネントはしっかりと固定されています。

● ドキュメント: 包括的な英語の操作マニュアル、電気回路図、P&ID 図、および詳細な梱包リストが、木枠に取り付けられた防水ドキュメントポーチに含まれています。

● グローバル ロジスティクス: EXW、FOB、CIF、DDP 条件をサポートし、世界中の施設に信頼性の高いドアツードア配送サービスを提供します。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: タッチスクリーン制御システムはどのような機能を提供しますか?

A: デジタル HMI は、視覚的なフロー図、リアルタイムのデータ傾向、ワンタッチのパラメーター調整を提供し、連続蒸留プロセス全体を指先で操作できます。

Q2: HMI を使用すると、日常の操作がどのように簡単になりますか?

A: 視覚的なフロー図とワンタッチ調整により、オペレーターは一目でプロセスを理解し、パラメーターを即座に変更できるため、従来の手動制御と比較して必要なトレーニングが大幅に軽減されます。

Q3: プロセスの傾向をリアルタイムで監視できますか?

A: はい。タッチスクリーンにはリアルタイムのデータトレンドが表示されるため、オペレーターは重要な変数の変化を監視し、逸脱に迅速に対応できます。

Q4: このユニットの動作原理は何ですか?

A: 連続分別蒸留原理に基づいて動作します。供給原料は連続的にシステムに計量供給され、蒸気は分留塔全体で凝縮と再蒸発を繰り返して多成分混合物を分離します。すべてデジタル HMI によって完全に管理されます。

Q5: このユニットはどんな人に最適ですか?

A: このハードウェアとソフトウェアのシームレスな統合により、手動介入を最小限に抑えて高精度の分離を求める現代の研究室やパイロット プラントに最適です。
