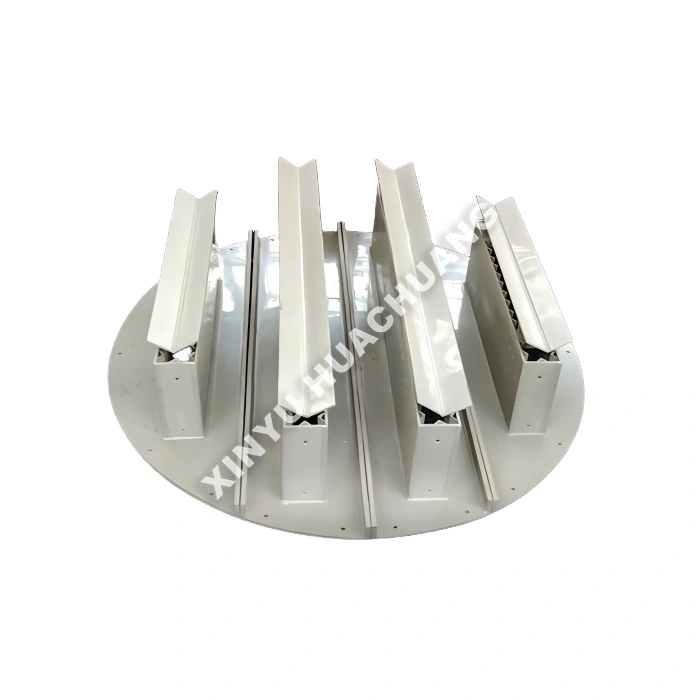

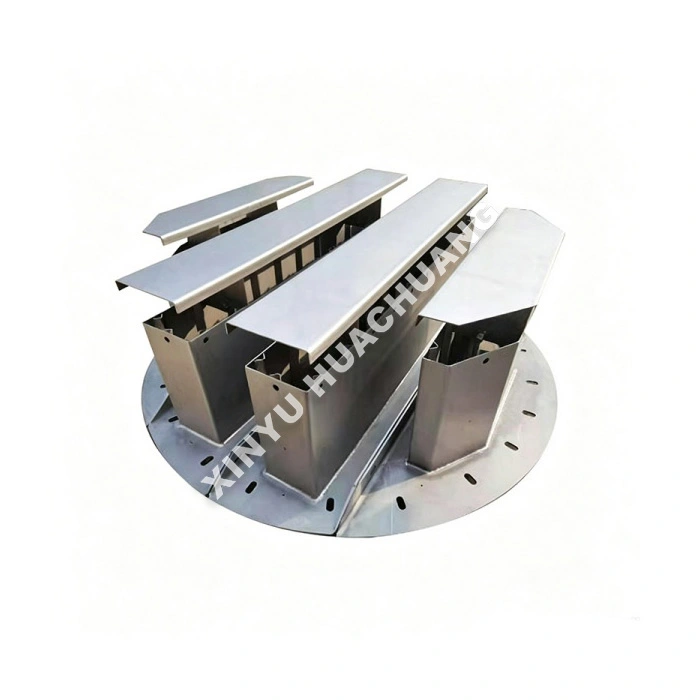

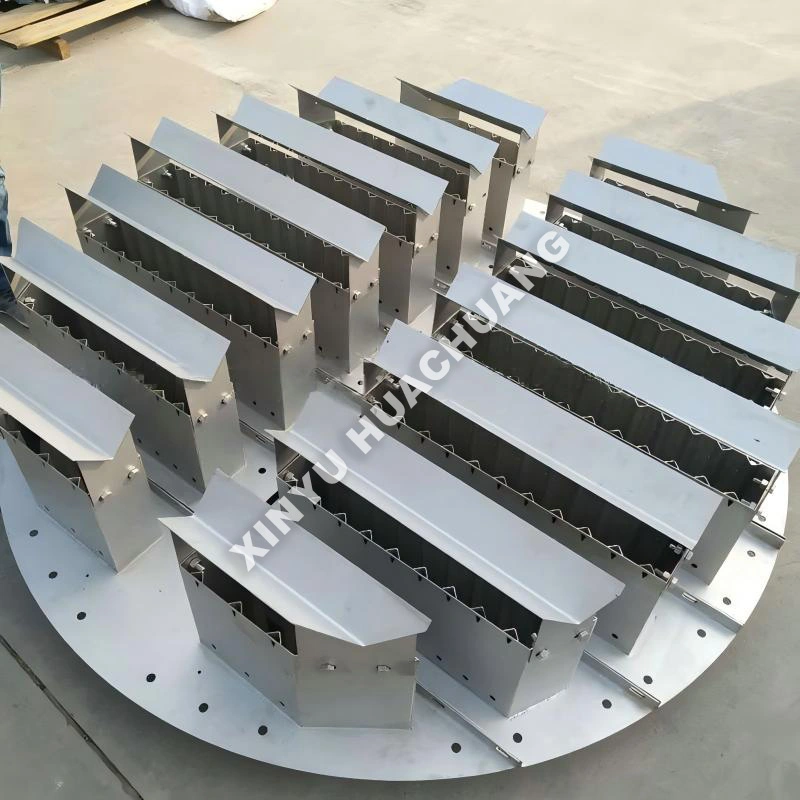

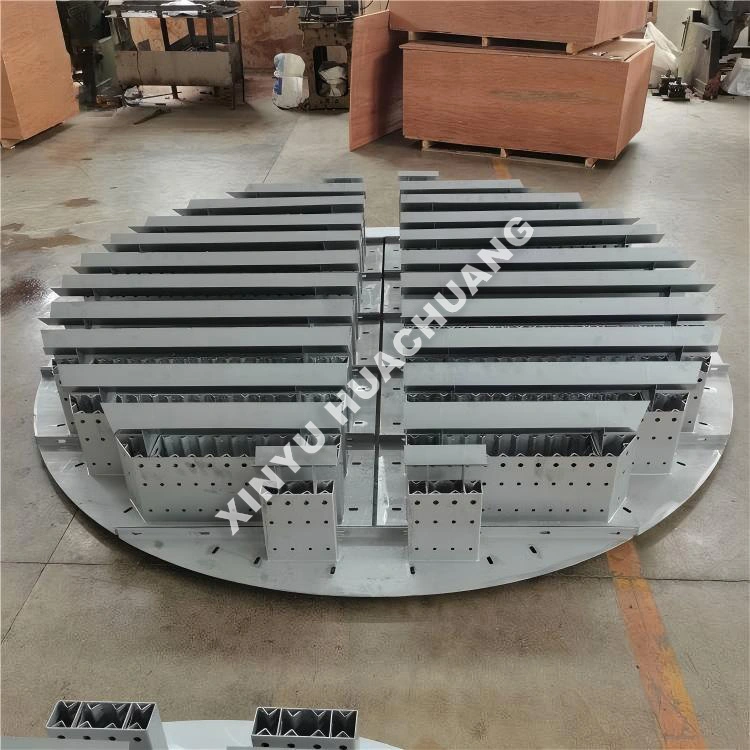

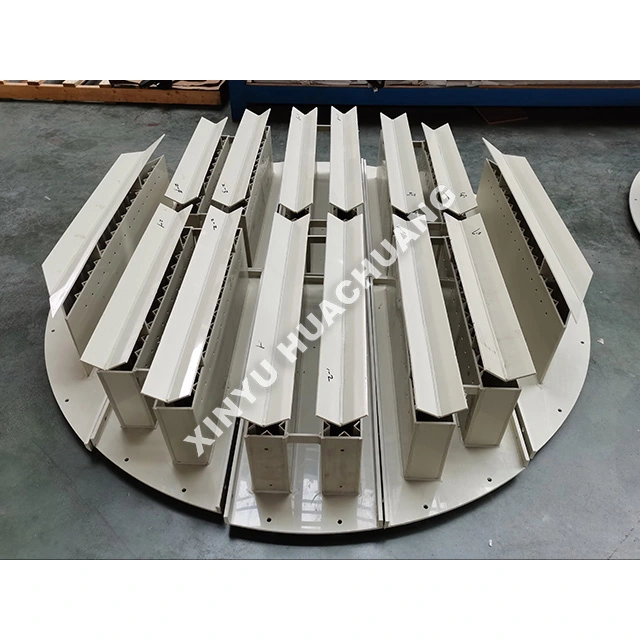

トラフアンドパン液体分配器

XINYU HUACHUANG トラフアンドパン液体分配器は、大口径の充填タワー用に特別に設計された高度な液体分配システムです。大容量のトラフ設計とパンの優れた収集能力を組み合わせたこの液体分配器は、最適な蒸気と液体の接触を確保し、壁の流れを防ぎます。変動する流量下でも均一な液体分布を保証し、重要な蒸留および吸収プロセスにおける分離効率を最大化します。

動作原理

● コアメカニズム: 液体ディストリビューターは、入ってくる液体を一次パンに収集し、平行なトラフに均等に供給することによって動作します。液体はこれらのトラフを通って流れ、正確に調整された穴または堰を通って充填ベッド上に排出されます。このデュアルステージ設計により、優れた分配均一性と高い運用柔軟性が保証されます。

● 素材: SS304/316L、ハステロイ、特殊フッ素ポリマー (PTFE/PFA) などの高級素材で作られており、過酷な環境での耐久性と耐食性を確保します。

● プロセス統合: この多用途のトラフ アンド パン液体ディストリビューターは、構造化されたランダムなパッキング内部とシームレスに組み合わされます。高純度の分別蒸留、ガス吸収、および溶媒回収プロセスに理想的に適しており、自動還流比制御システムと完全に統合されています。

技術仕様

正しい選択方法?

● タワーの直径と液体負荷を定義する: タワーの断面積と予想される液体流量を正確に決定します。これは、トラフ アンド パン液体分配器のトラフ幅、穴の直径、堰の高さを調整して、浸水や乾燥スポットを防ぐために重要です。

● 原料の純度を評価する: 飼料に粒子が含まれている場合、または汚れが付着しやすい場合は、目詰まりを防ぐために、より大きなオリフィスまたは堰タイプの排出を備えたトラフパン設計を優先します。

● 材料の互換性: 混合物の化学的特性に基づいて、適切な冶金またはポリマーを選択します。標準 SS316L はほとんどの有機溶媒に適していますが、腐食性の高い酸にはハステロイまたは PTFE が必要です。

● 運用の柔軟性: プロセスで流量が大幅に変動する場合は、選択したトラフ アンド パン液体ディストリビューターの運用ターンダウン比が広いことを確認して、低負荷時に均一な分配を維持します。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: トラフ アンド パン液体ディストリビューターの 2 段階設計はどのようにして均一な液体分配を保証しますか?

A: ディストリビュータは 2 段階で動作します。まず、入ってくる液体はバッファとして機能するプライマリ パンに集まり、流量の変動を平準化します。第二に、液体は平行なトラフに均一に供給され、正確に調整された穴または堰を通って充填床に排出されます。この 2 段階のアプローチにより、1 段階の設計でよく見られる偏在が解消されます。

Q2: このディストリビュータが過酷な化学環境に適している理由は何ですか?

A: SS304/316L、ハステロイ、または PTFE や PFA などの特殊なフッ素ポリマーなどの高級素材で作られています。これらの材料は、過酷な産業環境で攻撃的な酸、溶剤、または高温の流れを処理する場合でも、耐久性と耐食性を保証します。

Q3: このディストリビュータは還流比制御システムとどのように統合されますか?

A: トラフ アンド パン液体ディストリビューターは、自動還流比コントローラーとシームレスに連携します。凝縮器から戻された還流液は一次パンに入り、そこでトラフシステムを通って充填床全体に均一に分配されます。この統合により、手動介入なしで還流比が正確に維持されることが保証されます。

Q4: このディストリビュータはどのタイプのパッキンに最適ですか?

A: この多用途ディストリビュータは、構造化されたパッキング内部とランダムなパッキング内部の両方とシームレスに組み合わせられます。その均一な分布パターンにより、どちらの充填タイプの効率も最大化され、高純度の分別蒸留、ガス吸収、および溶媒回収プロセスに適しています。

Q5: トラフパン設計はどのような運用上の柔軟性を提供しますか?

A: デュアルステージ設計により、幅広い液体流量にわたって高い操作柔軟性が提供されます。一次パンは流量の変動を緩衝し、スループットが大幅に変化した場合でも、校正されたトラフ出口は分配の均一性を維持します。このため、ディストリビュータは、変動する供給速度やバッチ間の移行が発生するプロセスに最適です。
