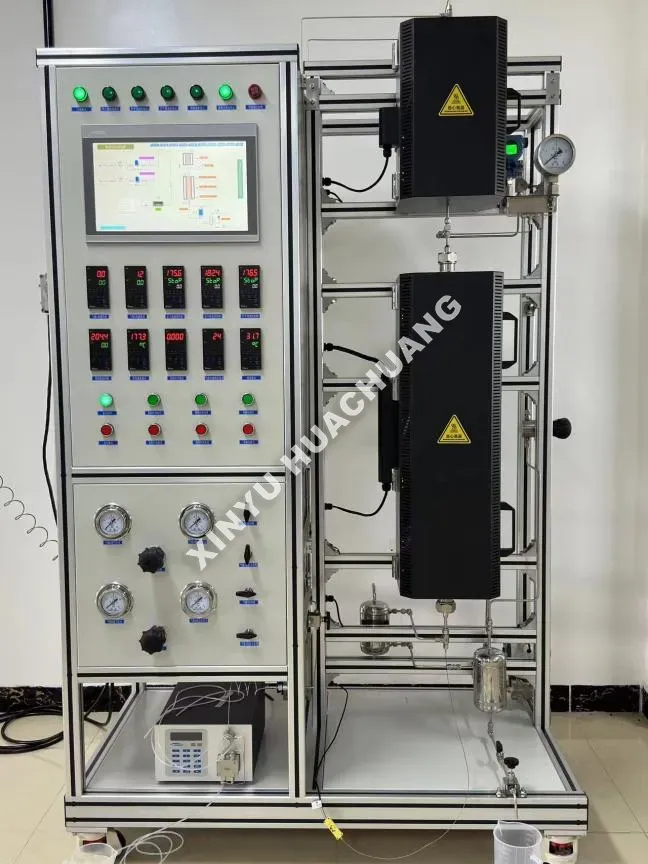

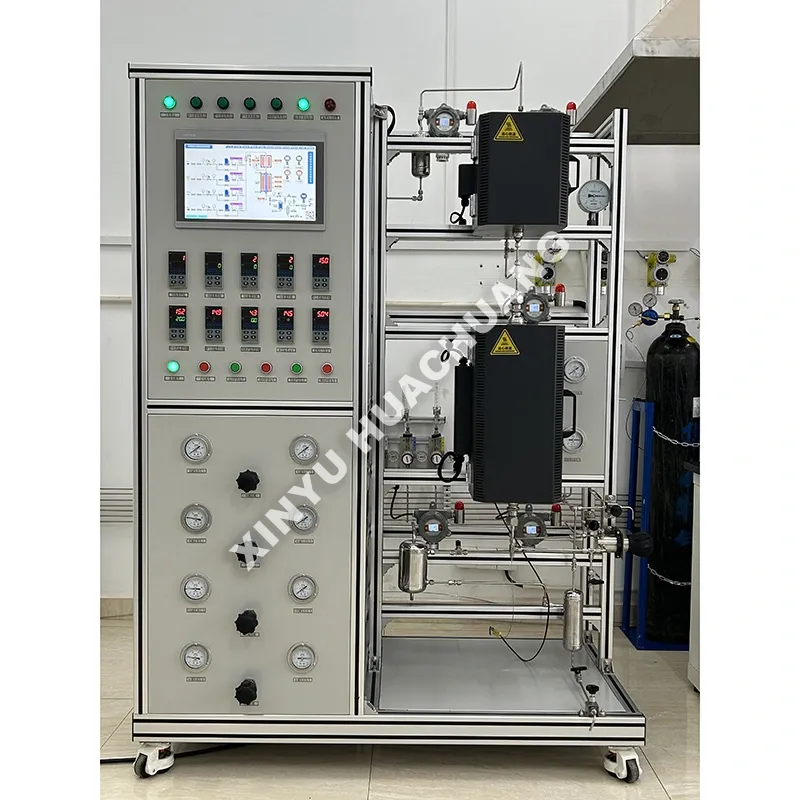

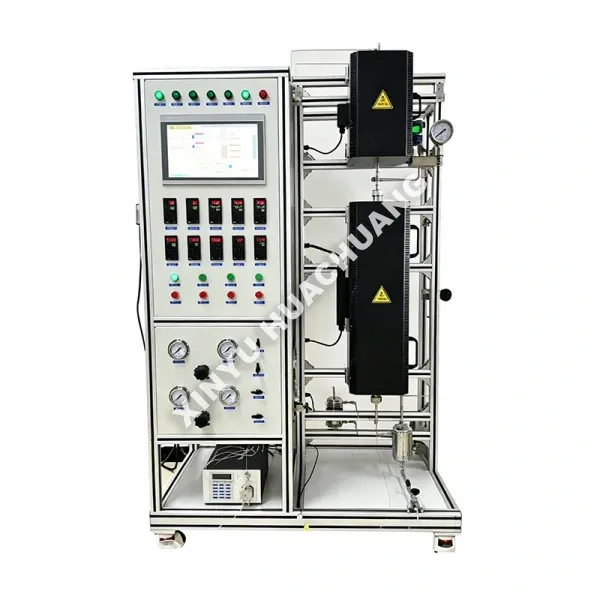

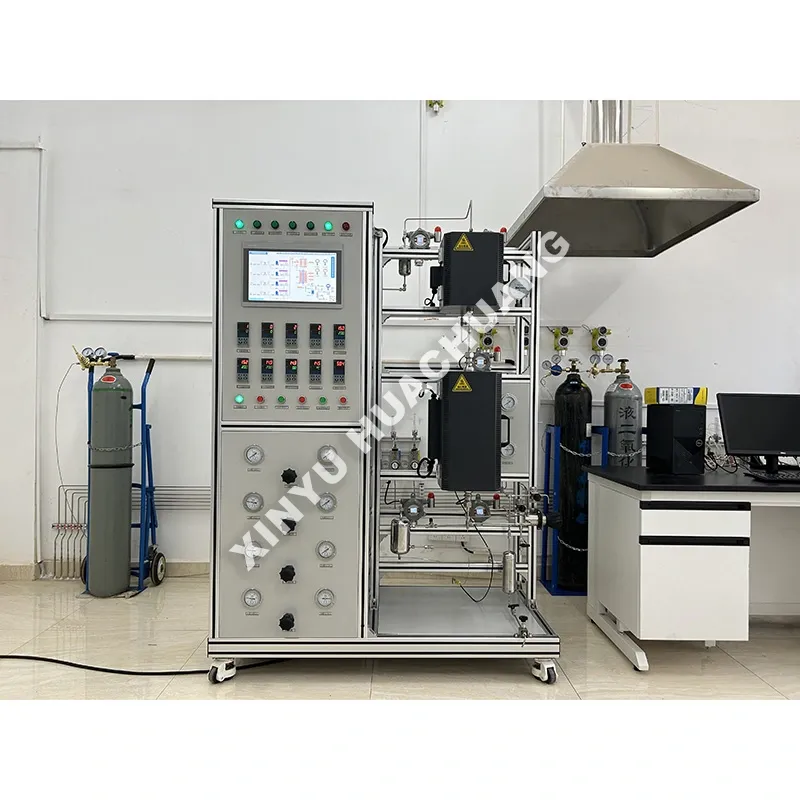

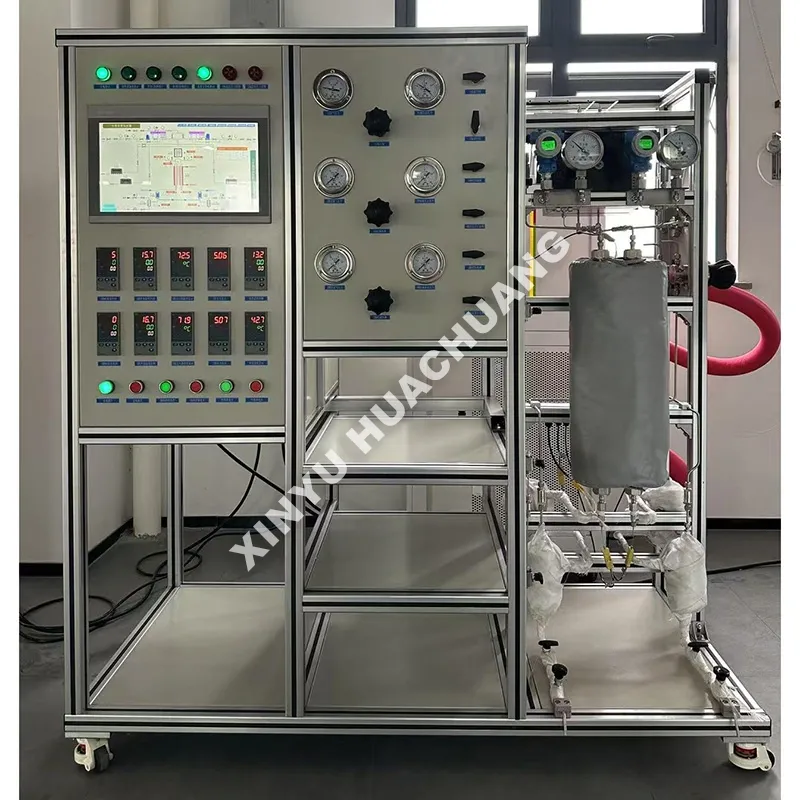

触媒固定床反応装置

XINYU HUACHUANG 触媒固定床反応ユニットは、正確な不均一触媒研究のために設計された高度に自動化された実験室用反応器システムです。工業用の気体-固体または液体-固体反応環境をシミュレートするように設計されており、温度、圧力、流量を正確に制御します。インテリジェント PLC オートメーションとマルチレベル安全インターロックを備えたこのユニットは、石油化学、エネルギー、環境分野での触媒スクリーニング、反応速度論研究、プロセスのスケールアップに最適です。

触媒固定床反応装置とは何ですか?

触媒固定床反応ユニットは、固体触媒粒子が管状反応器内の固定床に詰め込まれる特殊な化学試験装置です。反応物（気体または液体）はこの固定床を連続的に通過し、そこで触媒の活性点に吸着され、製品への化学変換が行われます。流体は、逆混合を最小限に抑えながら充填層を安定して流れ、制御された条件下で触媒の活性、選択性、寿命を評価するための非常に安定した環境を提供します。

技術仕様

主な特長

● 高い変換率と選択性: 固定床のプラグフロー特性により、反応物と触媒間の接触時間が長くなり、副反応が最小限に抑えられ、目的生成物の収率が最大化されます。

● 低い触媒摩耗: 触媒床が完全に静止したままであるため、機械的摩耗や粒子の摩耗が事実上なく、触媒の寿命が大幅に延長され、運転コストが削減されます。

● 正確なマルチゾーン加熱: 高度なマルチゾーン PID 温度コントローラーは、触媒床全体で等温プロファイルを保証し、ホットスポットを排除し、再現性の高い反応速度データを保証します。

● モジュール式でカスタマイズ可能な設計: 特定の実験要件を満たすために、予熱器、凝縮器、気液分離器、オンライン分析器 (GC/MS) を柔軟に構成できます。

● 工業グレードの安全性: 自動圧力リリーフバルブ、漏れ検出器、緊急停止ボタンが装備されており、高圧水素化または発熱反応中の安全な操作を保証します。

使用上の注意

● 適切な触媒の充填: チャネリング (ガスが触媒を迂回する場所) を避けるために、常に触媒を均等に詰めてください。不活性石英ウールまたはセラミックボールを上部と底部に使用して、ベッドを支え、ガスの流れを分配します。

● 予熱とパージ: 加熱する前に、必ずシステムを不活性ガス (N2 または Ar など) でパージしてください。局所的な過熱や触媒の損傷を防ぐため、ガスを流さずに反応器を加熱しないでください。

● 結露の防止: 反応により重炭化水素または水が生成される場合は、結露や詰まりを防ぐために、下流のすべてのパイプラインとバルブが適切にヒートトレースされていることを確認してください (例: >150℃)。

● 安全なシャットダウン: 実験後、まず液体の供給を停止し、減圧する前に反応器を室温まで冷却しながらガスを流し続けます。

よくある間違いと正しい方法

● 間違い: 空の反応器を加熱するか、ガスを流さずに加熱します。 正しい方法: 均一な熱伝達を確保し、熱電対を保護するために、ヒーターをオンにする前に常に安定したガスの流れを確立してください。

● 間違い: 触媒をきつく詰めすぎたり、不均等に詰めすぎたりします。 正しい方法: 触媒を小さなバッチに分けて装入し、反応器を軽くたたいて均一な密度を確保します。触媒ペレットの粉砕を防ぐため、過度の力を加えないでください。

● 間違い: 圧力降下の監視を無視しました。 正しい方法: 入口/出口圧力計を定期的に監視してください。圧力降下の突然の増加は、床の詰まりまたはコークス化を示します。供給速度を下げるか、触媒を直ちに再生してください。

● 間違い: 圧力がかかった状態でシステムを開いてしまう。 正しい方法: フィッティングを緩める前に、システム圧力が大気圧レベルに戻り、温度が 50℃ 未満であることを必ず確認してください。

配送と梱包

● プロフェッショナルな梱包: 触媒固定床反応ユニットは、燻蒸処理されていない輸出標準の木箱に安全に梱包されています。すべての敏感な機器 (MFC、PLC パネル) は、耐衝撃フォームと防湿フィルムで包まれています。

● コンポーネントの固定: 海上または航空輸送中の損傷を防ぐために、内部パイプラインと反応器はスチール製ブラケットでしっかりと固定されています。

● ドキュメント: 包括的な英語の操作マニュアル、電気回路図、P&ID 図、および梱包リストが、木枠に取り付けられた防水ドキュメントポーチに含まれています。

● グローバル物流: EXW、FOB、CIF、DDP 条件をサポートし、世界中の研究所や研究施設にドアツードアの配送サービスを提供します。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問

Q1: 触媒研究に Catalyst 固定床反応ユニットを使用する主な利点は何ですか?

A: 触媒固定床反応装置はシンプルな構造で動作の安定性が高く、連続処理に最適です。触媒粒子が静止したままであるため、機械的磨耗が最小限に抑えられ、触媒の寿命が大幅に延長されます。さらに、流体の流れは逆混合を最小限に抑えながらプラグ流に近似するため、優れた反応選択性と高精度の反応速度データが研究開発に提供されます。

Q2: システムはどのようにして「ホットスポット」や強い発熱反応中の温度暴走を防ぐのですか?

A: 固定床システムでは温度制御が重要です。当社の触媒固定床反応ユニットには、マルチゾーンの独立した PID 温度制御 (予熱ゾーン、反応ゾーン、断熱ゾーン) が装備されており、均一な温度プロファイルを保証します。高度な発熱反応の場合、当社は特殊な熱交換反応器設計 (多管式反応器など) と、床温度が安全限界を超えた場合に供給を自動的に停止したり、緊急排気をトリガーしたりする高度な安全インターロックを提供します。

Q3: このユニットはさまざまな段階の反応物質を処理できますか? 供給システムはどのように管理されますか?

A: はい、このユニットは非常に多用途です。気体-固体、液体-固体、または気体-液体-固体 (トリクルベッド) 反応用に構成できます。供給システムは、ガスには高精度マスフローコントローラー (MFC) を、液体にはパルスフリーの高圧計量ポンプを利用し、再現性のある実験結果に不可欠な正確な化学量論比と安定した流量を保証します。

Q4: 高温高圧を伴う作業の安全対策はどのようなものですか?

A: 安全は私たちの最優先事項です。 Catalyst 固定床反応ユニットは、ハードウェアとソフトウェアを組み合わせた堅牢なマルチレベルの安全設計を備えています。これには、爆発性ガス混合物を防ぐための自動窒素パージ システム、過熱および過圧アラーム、緊急停止プロトコルが含まれています。リアクター本体は、高品質の高温および高圧耐性合金 (SS316L、ハステロイなど) で構築されており、極端な条件下でも安全な動作を保証します。

Q5: 産業用 PLC + PC ソフトウェア制御システムは評価プロセスをどのように強化しますか?

A: 統合された産業用 PLC + PC ソフトウェア アーキテクチャにより、加熱、ガス/液体の流れ、データ ログの完全自動制御が保証され、手動エラーが大幅に減少します。このシステムは、重要なパラメータのリアルタイム監視、履歴データの自動記録、傾向曲線の生成を提供します。このインテリジェントなデータ取得により、研究者は長期間の連続試験を通じて触媒活性、変換率、選択性を正確に追跡できます。
