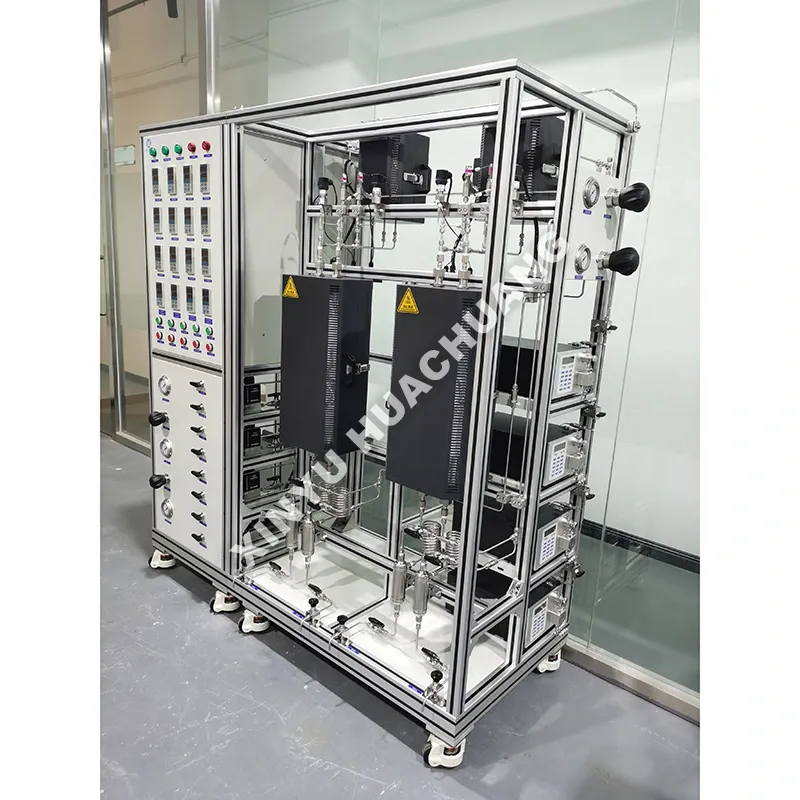

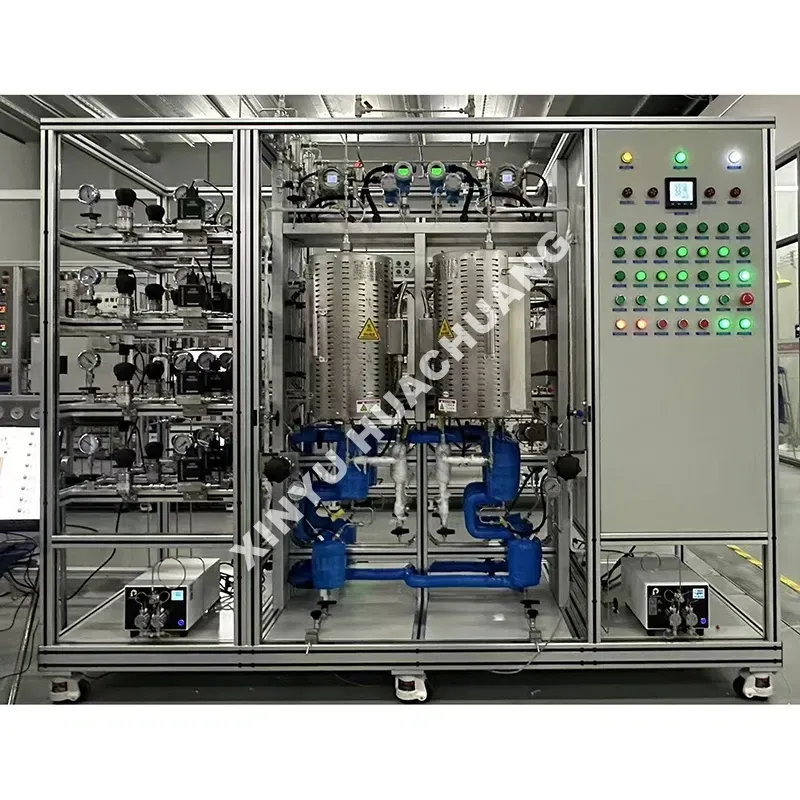

SCRデュアルリアクター評価ユニット

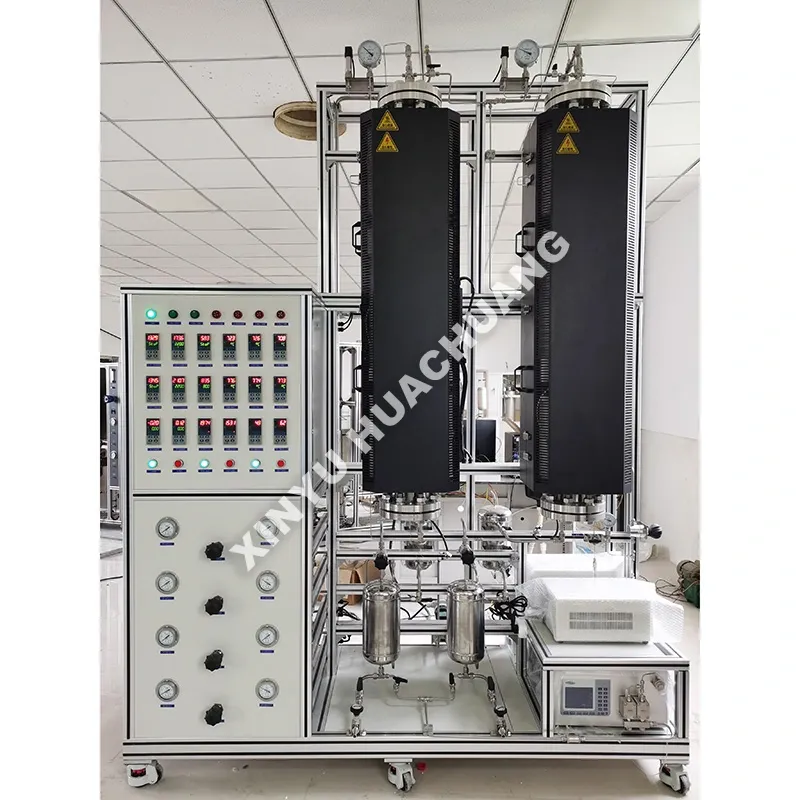

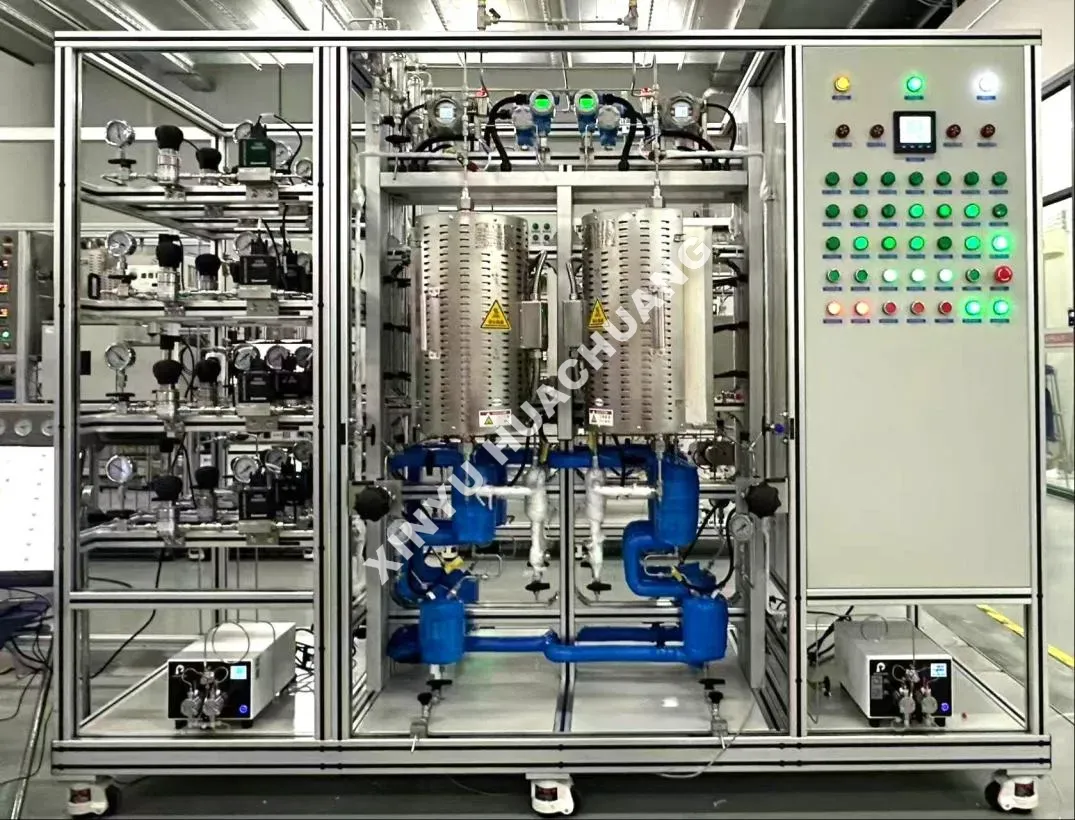

The XINYU HUACHUANG SCR Dual-Reactor Evaluation Unit is an advanced laboratory system engineered for precise selective catalytic reduction (SCR) testing. Featuring a dual-channel parallel design, it allows simultaneous evaluation of different catalyst batches under identical conditions. Equipped with intelligent PLC control and high-precision mass flow controllers, it accurately simulates industrial flue gas compositions, providing highly reproducible data for NOx conversion efficiency and ammonia slip analysis.

動作原理

SCR デュアル リアクター評価ユニットは、実際の産業排気条件をシミュレートすることで動作します。模擬燃焼排ガス混合物 (NO、NH2、O2、N2、および H2O) が生成され、マスフローコントローラーによって正確に計量されます。次に、ガス流は予熱され、2 つの独立した並列反応器チャネルに送られます。反応器内では、SCR 触媒が NOx の無害な窒素 (N2) と水 (H2O) への還元を促進します。高度なオンライン分析システム (FTIR や化学発光検出器など) が各反応器の入口と出口のガス組成を継続的に監視し、NOx 転化率とアンモニア放出率をリアルタイムで自動的に計算します。

主な利点

● 高効率の並行試験: デュアルリアクター設計により試験のスループットが 2 倍になり、同一パラメータの下で異なる触媒を直接かつ直観的に比較できるようになり、時間とコストが節約されます。

● 正確なパラメータ制御: 高精度マスフローコントローラーとマルチゾーン加熱システムにより、温度 (±1℃)、ガス流量、アンモニア対窒素比の正確な制御が保証されます。

● 包括的な性能評価: NOx 変換効率、アンモニアスリップ、N2O 生成率、SO2/SO3 変換などの重要な指標をテストできます。

● インテリジェントオートメーション: PLC-PC 統合制御により、自動データロギング、履歴曲線生成、および無人長期操作が可能になります。

● 堅牢で安全な設計: リアクターは高温、耐腐食性の材料 (石英や SS316L など) で作られており、過熱および過圧力を保護するためのマルチレベルの安全インターロックを備えています。

技術仕様

どこで使用されますか?

● 発電: 石炭火力、ガス火力、バイオマス発電所用のSCR触媒の性能評価。

● 自動車および船舶: ディーゼル エンジンの排気、船舶用エンジンの SCR システム、および非道路移動機械の脱硝触媒をテストします。

● 産業排出: セメント窯、製鉄所、廃棄物焼却、化学処理プラントの触媒スクリーニング。

● 研究開発と学術界: 基礎的な反応速度論的研究、触媒配合の最適化、および被毒/不活性化の研究。

使用上の注意

● Gas Safety: Always ensure gas cylinders are securely fastened and leak-tested before operation. Nh2 と NO は有毒ガスです。換気の良い場所または換気フード内で作業してください。

● 加熱シーケンス: 加熱する前に、必ず反応器を不活性ガス (N2) でパージします。触媒の損傷や反応器の過熱を防ぐため、ガスを流さずにシステムを加熱しないでください。

● 冷却: テスト後、ガスを流しながらシステムを自然に冷却します。高温状態で無理に水で冷やしたり、炉を開けたりしないでください。

● 結露の防止: 水蒸気を使用してテストする場合は、結露や腐食を防ぐためにサンプリング ラインと排気パイプが加熱/断熱されていることを確認してください。

メンテナンスガイド

● 毎日: 安全な排出を確保するために、ガスシリンダーの圧力を確認し、MFC の読み取り値を確認し、排気ガス処理システム (スクラバーなど) を検査します。

● 毎週/毎月: ガスフィルターと水分トラップを掃除または交換します。反応器のシールと配管に腐食や漏れの兆候がないか検査します。

● 四半期ごと: マスフローコントローラーと温度センサーを校正して、テストの精度を維持します。 PLC キャビネット内の電気接続がしっかりしていないか確認してください。

● 触媒の取り扱い: 床の圧力降下が変化し、試験精度に影響を与える可能性がある粉砕や粉塵の発生を避けるため、触媒の取り付けと取り外しには慎重に行ってください。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問

Q1: この評価ユニットにおけるデュアル リアクター設計の主な利点は何ですか?

A: デュアル リアクター構成により、同一のガス環境下で 2 つの異なる触媒または 2 つの異なる動作条件を同時にテストできます。この並行テストにより変数が排除され、スクリーニングプロセスが大幅に加速され、触媒の最適化と性能ベンチマークのための高精度の比較データが提供されます。

Q2: このユニットは、二酸化硫黄や水蒸気を含む複雑な現実世界の排ガス条件をシミュレートできますか?

A: はい、もちろんです。このユニットには、精密マスフローコントローラー (MFC) と、複雑なガス混合物を正確に導入できる特殊な気化システムが装備されています。 SO を含む過酷な環境における触媒の耐毒性能と長期安定性を評価するために特別に設計されています。₂、H₂O、アルカリ金属、粉塵。

Q3: 産業用 PLC + PC ソフトウェア制御システムは評価データの精度をどのように保証しますか?

A: このユニットは、高度な産業用 PLC + PC ソフトウェア アーキテクチャを利用して、加熱、ガス流量、データ ログの完全自動制御を実現します。 PLC は PID 適応アルゴリズムを採用して温度変動を ±1℃ 以内に維持し、PC ソフトウェアはリアルタイムの入口/出口ガス濃度を継続的に記録します。これにより、手動エラーが大幅に減少し、NOx 変換効率とアンモニア スリップを計算するための再現性の高い信頼性の高いデータが確保されます。

Q4: この評価ユニットではどのような種類のSCR触媒をテストできますか?

A: 汎用性が高く、ハニカム型、板状、波形型などのさまざまな触媒形状や粉末、粒子サンプルにも対応できます。モジュラー反応器の設計とカスタマイズ可能な治具により、迅速な切り替えが可能となり、実験室規模の新しい触媒からフルサイズの工業用モノリスまであらゆる試験に適しています。

Q5: リアルタイムのパフォーマンス監視のためにオンラインガス分析機器を統合することは可能ですか?

A: はい。 SCR デュアル リアクター評価ユニットは、FTIR (フーリエ変換赤外分光法)、CLD (化学発光検出器)、またはガス クロマトグラフなどのオンライン アナライザーとシームレスに統合するための包括的なデータ収集インターフェイスを備えて設計されています。この統合により、NOx、NH のリアルタイムの高頻度モニタリングが可能になります。₃、N₂O 濃度、変換率と選択性を瞬時に計算して、研究開発サイクルを加速します。
