蒸留塔パッキングサポートグリッド

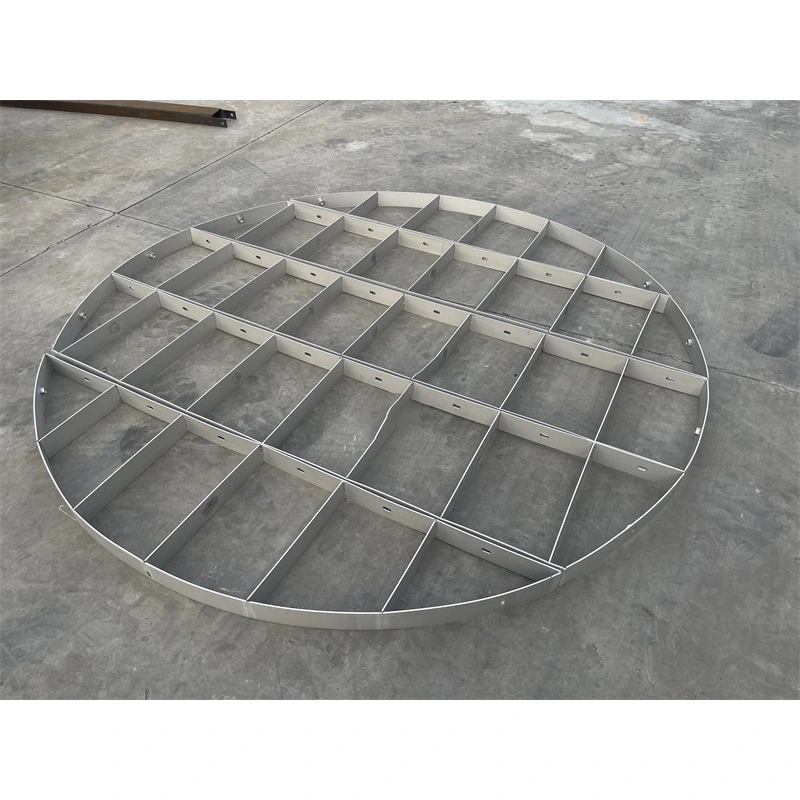

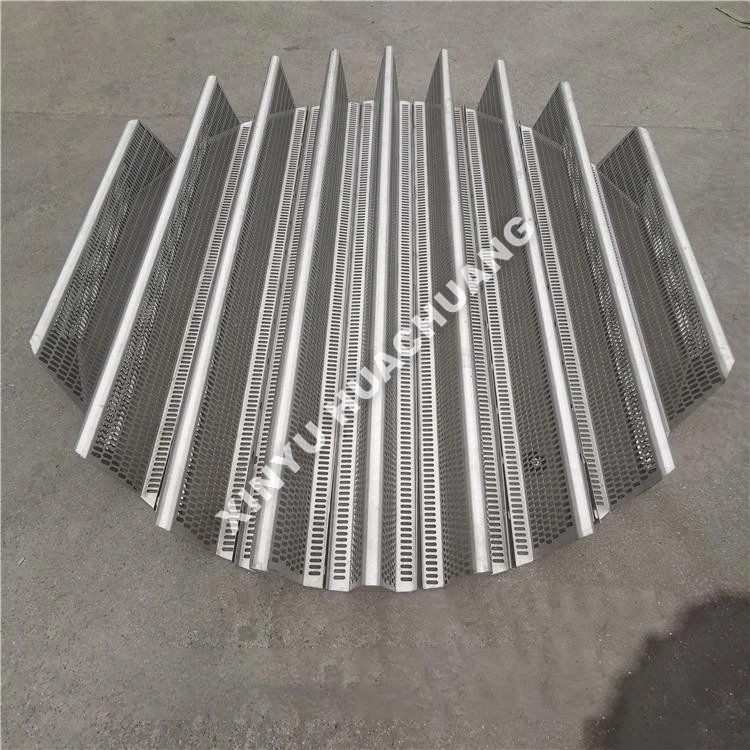

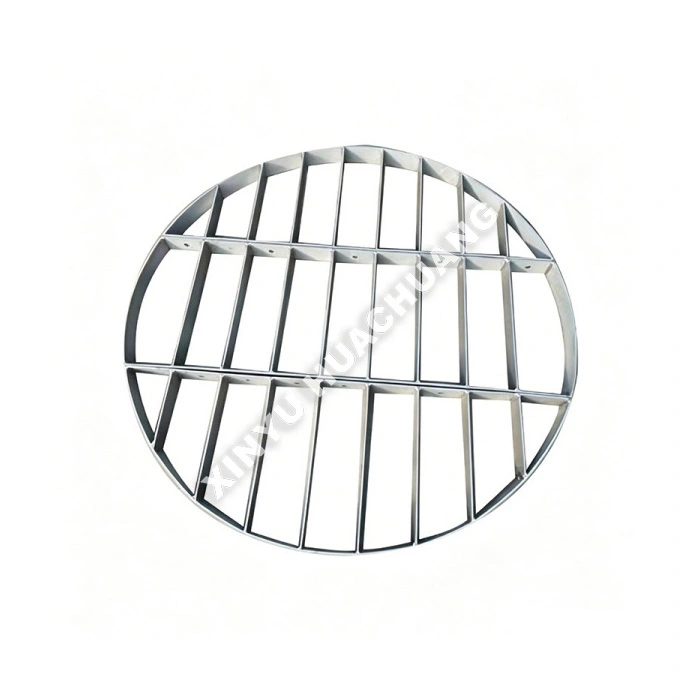

XINYU HUACHUANG 蒸留塔充填サポート グリッドは、小口径の実験室およびパイロット規模の充填塔向けに特別に設計された重要な構造コンポーネントです。この蒸留塔充填サポート グリッドは、開口面積を最大化しながら構造充填またはランダム充填の重量に耐えるように設計されており、蒸気と液体の流れが妨げられず、塔のフラッディングを防ぎます。その堅牢かつオープンな設計により、研究開発およびパイロット テスト環境で高い分離効率を達成するための理想的な基盤となります。

動作原理

蒸留塔の充填支持グリッドは、充填床の底部に剛性の水平プラットフォームを提供することによって動作します。高い自由断面積を生み出すように配置された垂直または水平のバーで構成されています。この開いた形状により、上昇する蒸気と下降する液体が最小限の圧力降下で通過できると同時に、充填粒子が下部セクションに落下するのが防止されます。グリッドの滑らかな表面は、カラムの底部での粒子の蓄積や汚れの防止にも役立ちます。

どこで光りますか?

● 高い開口面積と低い圧力降下: 自由断面積を最大化してスムーズな蒸気と液体の流れを確保し、小径カラムのボトルネックを防ぎます。

● 高い機械的強度: パッキングベッドの重量を確実に支え、変形することなく動作圧力の変動に耐えるように設計されています。

● 防汚設計: 滑らかな表面と最適化されたバー間隔により、固体、ポリマー、粒子が蓄積してサポートに詰まるのを防ぎます。

● 精密フィット: ラボおよびパイロットのガラスまたは金属カラムの内径に完全に一致するようにカスタム加工されており、液体のバイパスがありません。

● 多用途な材料: 特定のプロセスの化学的適合性に合わせて、SS304/316L、ハステロイ、PTFE、ガラスからお選びいただけます。

技術仕様

どこに適用されますか?

● 学術および研究開発研究所: 基礎的な速度論的研究、分離プロセスの可視化、および触媒試験。

● パイロットスケールのプラント: ベンチトップの研究開発と、ファインケミカルや医薬品の産業スケールアップとの間のギャップを橋渡しします。

● エッセンシャル オイルと天然エキス: 熱に弱いテルペンと香料を穏やかに高純度に分離します。

● 特殊溶媒: 高価値有機溶媒の連続回収と超高度精製。

● 食品と飲料: 天然フレーバーの濃縮と生理活性化合物の抽出。

使用上の注意

● 正確な水平調整: サポートグリッドが完全に水平に設置されていることを確認してください。グリッドが水平でない場合、片側に液体がたまり、深刻な不均一な分布が発生し、分離効率が低下する可能性があります。

● 梱包サイズの互換性: 粒子の落下を防ぐために、蒸留塔の梱包サポート グリッドのバー間隔が梱包の最小寸法よりも小さいことを確認してください。

● 確実な固定: 小径カラムでは、高蒸気流または真空操作中にグリッドがずれたり持ち上げたりしないように、グリッドが適切にクランプまたは溶接されていることを確認してください。

● 事前洗浄: プロセスを汚染する可能性のある加工油、金属の削りくず、または破片を除去するために、パッキンを積み込む前に必ずグリッドを徹底的に洗浄してください。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: 蒸留塔の充填サポートグリッドの主な目的は何ですか?

A: サポート グリッドは、すべての梱包要素または構造化された梱包モジュールを所定の位置にしっかりと保持するために、梱包ベッドの底部に硬い水平プラットフォームを提供します。これがないと、充填物がカラムの下部セクションに崩壊し、蒸気の流れが遮断され、分離性能が完全に破壊されてしまいます。

Q2: グリッド設計はどのようにしてカラムの性能への影響を最小限に抑えていますか?

A: グリッドは、多くの場合 90% を超える高い自由断面積を生み出すように配置された垂直または水平のバーで構成されています。この開いた形状により、上昇する蒸気と下降する液体が最小限の圧力降下で通過できるため、グリッド自体が物質移動プロセスのボトルネックにならないようにします。

Q3: サポートグリッドにとって防汚設計が重要なのはなぜですか?

A: サポート グリッドは充填ベッドの最下点にあり、そこに微粒子、ポリマーの堆積物、結晶化した塩が自然に蓄積します。滑らかな表面と開いた形状により、カラムの底部での物質の蓄積が防止され、洗浄のためのシャットダウンの頻度が減り、キャンペーン全体を通じて一貫した圧力降下が維持されます。

Q4: サポート グリッドのサイズは、その上のパッキンと比べてどのように決まりますか?

A: グリッドの開口部のサイズは、梱包要素が抜け落ちないように、梱包の寸法に注意深く合わせられています。ランダムな充填の場合、グリッドの開口部は最小の充填要素よりも大幅に小さくなります。構造化されたパッキングの場合、グリッドはモジュールの設置面積に一致し、ベッド全体に水平なサポートを提供するように設計されています。

Q5: サポートグリッドにはどのような建設資材が利用できますか?

A: サポート グリッドは、標準用途向けには SS304/316L、腐食環境向けにはハステロイとチタン、コスト重視の設置向けには保護コーティングを施した炭素鋼が用意されています。この材料はカラムシェルの材料とプロセス条件に適合するように選択され、電気的適合性と長寿命を保証します。
