液体コレクタートレイ

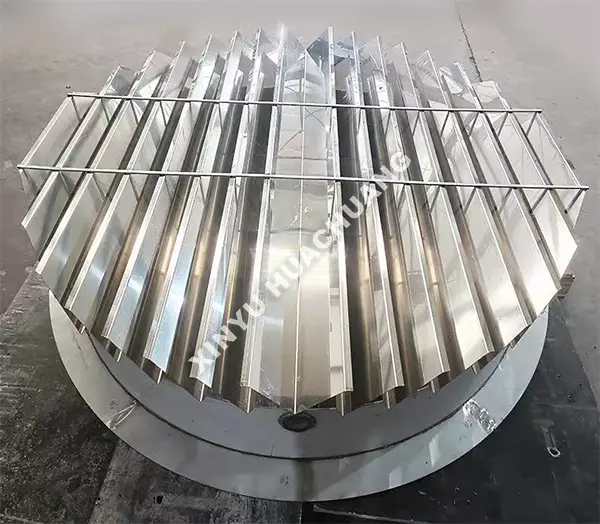

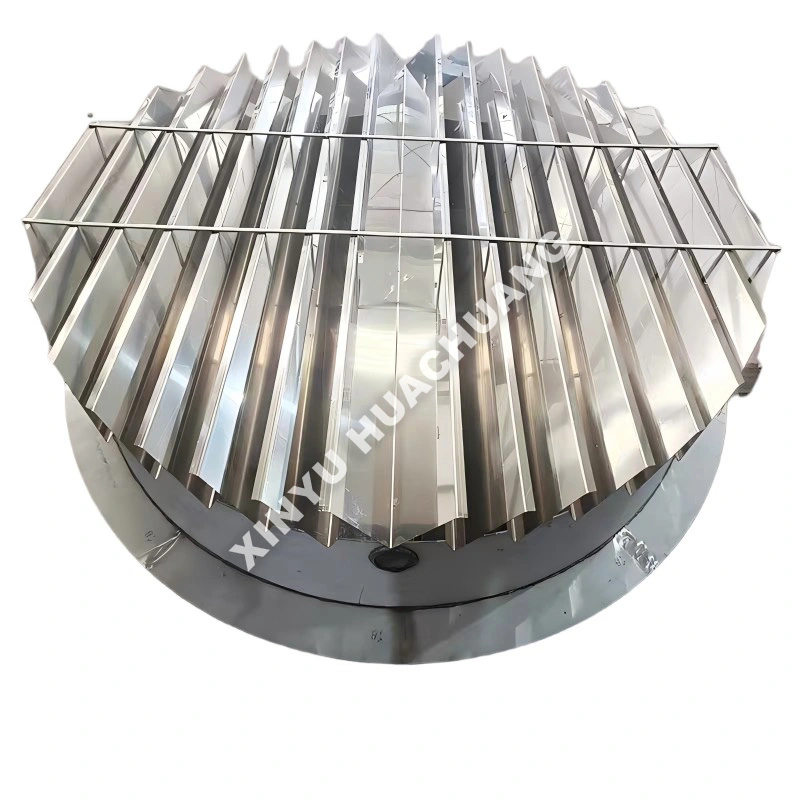

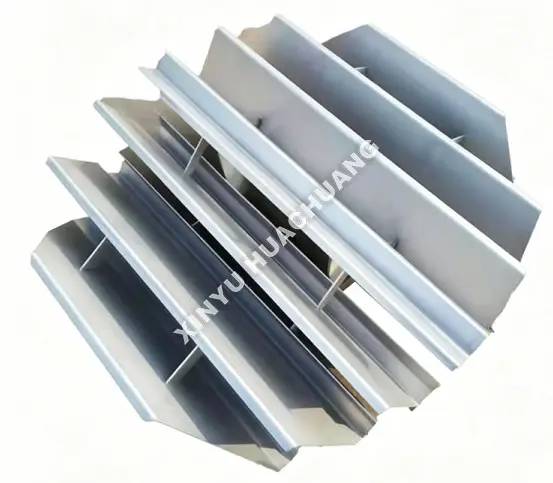

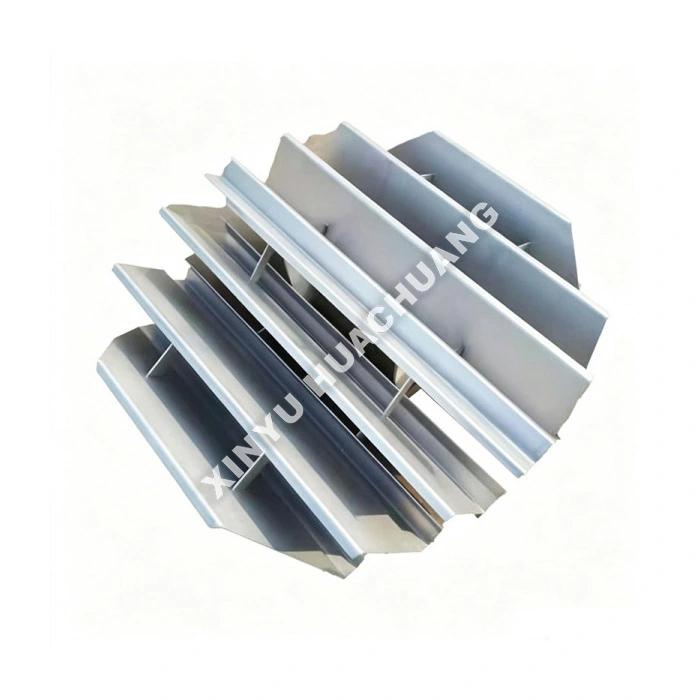

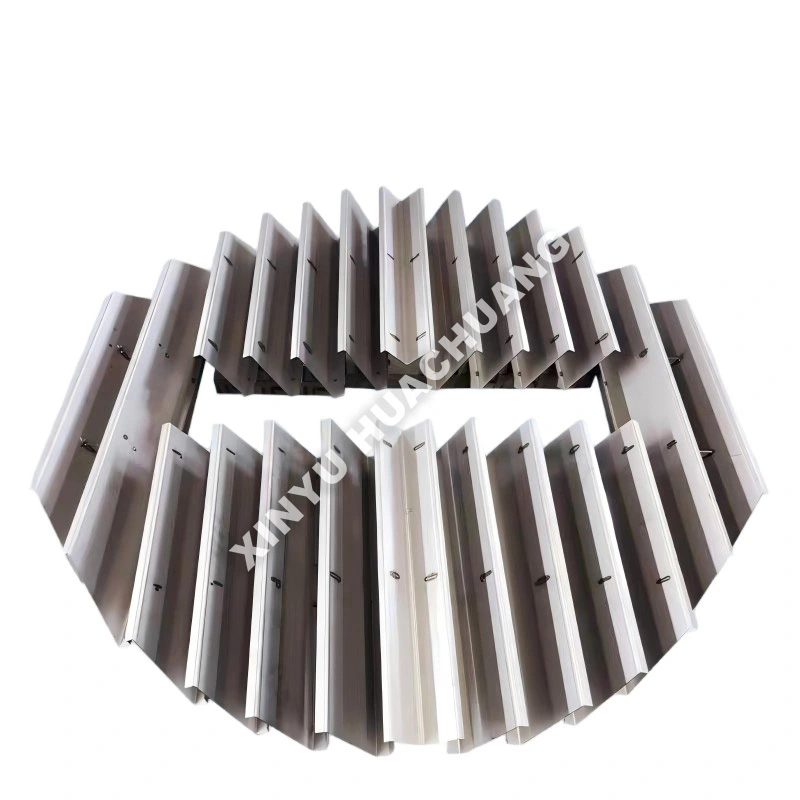

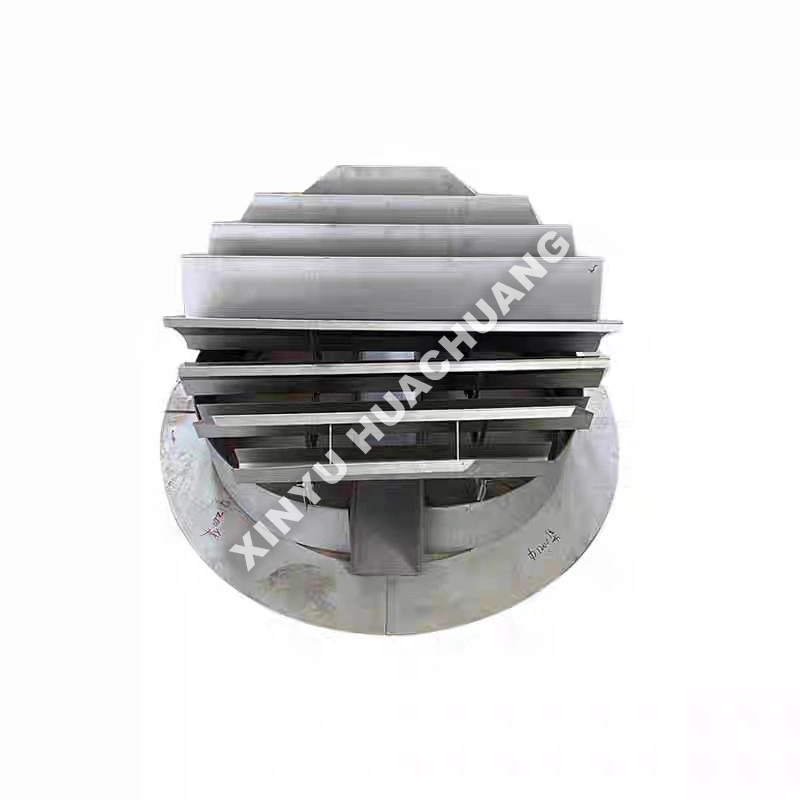

The XINYU HUACHUANG Liquid Collector Tray is a critical tower internal component specifically engineered to intercept, collect, and redistribute liquid in small-diameter packed columns. Designed to prevent wall-flow and maintain separation efficiency, this Liquid Collector Tray ensures uniform vapor-liquid contact across the entire packing bed.そのコンパクトで堅牢な設計は、実験室、パイロット規模のタワー、および中間供給またはサイドドローを必要とするプロセスに最適です。

液体コレクタートレイとは何ですか?

液体コレクター トレイは、蒸留塔、吸収塔、またはストリッピング塔の充填セクションの間に設置される水平パンです。パッキンを流れ落ちる液体を捕捉し、下のベッドに均等に再分配します。 This Liquid Collector Tray is essential for maintaining column efficiency in tall pilot towers where liquid maldistribution can severely impact performance.また、中間フィード注入、サイドドロー抜き取り、または温度監視ポイントのプラットフォームとしても機能します。

なぜこれなのか?

● 優れた液体捕集: 適切な深さを備えた最適化されたパンの形状により、高い蒸気速度でも液体を完全に捕捉できます。

● 壁流れ防止設計: 周囲のシールリングとバッフルにより、液体がパッキンを迂回してカラム壁を流れ落ちるのを防ぎます。

● 高い蒸気通過面積: オープンライザー設計により、圧力降下を最小限に抑えながら、コレクターを通過する無制限の蒸気の流れを可能にします。

● 堅牢な構造: 熱応力や腐食環境に耐えられるよう、プレミアム SS304/316L または特殊合金で作られています。

● モジュール式設置: 精密に製造されたセクションにより、タワー内の素早い組み立てと完璧な水平調整が保証されます。

技術仕様

選択ロードマップ

● 液体と蒸気の負荷を定義する: 予想される液体の流量と蒸気の速度を正確に計算します。これにより、必要なパンの深さ、ライザーのサイズ、液体コレクター トレイの蒸気通過面積が決まります。

● タワーの直径を評価する: 漏れを防ぐために、トレイが特定のラボまたはパイロットカラムの直径に正確に適合していることを確認します。

● 材料の適合性: プロセス温度と化学的攻撃性に基づいて、適切な冶金を選択します。標準 SS316L はほとんどのアプリケーションをカバーします。腐食性の高い環境ではハステロイが必要です。

● 機能要件: トレイにサイドドロー ノズル、中間供給ポイント、再分配機能などの追加機能が必要かどうかを判断します。

品質検査工程

● 材料検証: 冶金学的コンプライアンスを確保するために、入荷する金属シートと溶接材料を厳格に検査します。

● 寸法精度: パンの深さ、ライザーの直径、全体の平面度を正確に測定し、適切なフィット感と液体の収集を保証します。

● 溶接品質: すべての溶接部を包括的に目視検査および NDT (非破壊検査) 検査して、漏れ防止性能を保証します。

● 表面処理: 過酷な動作環境での耐食性を確保するための不動態化またはコーティングの品質を検証します。

● フィットアップテスト: モジュールセクションの組み立て前検証を行い、出荷前に適切な位置合わせと密閉を確認します。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: 充填カラムの液体コレクター トレイの主な機能は何ですか?

A: 液体コレクター トレイは、上の梱包セクションから流れ落ちる液体を捕らえ、下の梱包ベッドに均等に再分配します。このトレイがないと、液体の偏在が複数の充填セクションに蓄積され、分離効率が徐々に低下します。コレクタ トレイは基本的に、各充填境界における液体の分布を「リセット」します。

Q2: 高いパイロットタワーにはなぜ液体コレクタートレイが不可欠なのですか?

A: 複数の充填セクションを備えた高い塔では、液体が下降するにつれて塔の壁に向かって流れる傾向があり、連続するセクションごとにますます深刻な偏在が生じます。セクション間にコレクタトレイがないと、この累積的な影響により、下部の充填セクションがほとんど効果がなく、高価な触媒や充填材料が無駄になる可能性があります。

Q3: コレクター トレイは再配布以外にどのような機能を果たしますか?

A: コレクタ トレイは、中間原料の注入、中間製品のサイドドロー取り出し、および温度監視ポイントの設置のためのプラットフォームとしても機能します。これらの追加機能により、単なる液体再分配デバイスではなく、多用途のプロセス管理ツールになります。

Q4: コレクタートレイは圧力損失を最小限に抑えるためにどのように設計されていますか?

A: トレイは、上昇する蒸気が最小限の抵抗で通過できるように、高い自由断面積 (多くの場合 85% を超える) で設計されています。液体収集ゾーンは、蒸気流路を妨げることなく下降する液体を捕捉できるように戦略的に配置されており、充填塔操作の低圧力損失の利点を維持します。

Q5: 液体コレクタートレイにはどのような材質が一般的に使用されますか?

A: コレクタ トレイは通常、標準用途では SS304/316L、腐食性の高い環境ではハステロイまたはチタン、フッ素化学用途では PTFE ライニング鋼で製造されます。長い耐用年数を保証するために、プロセス媒体と動作条件に適合する材料を選択します。
