ガス低温加圧蒸留装置

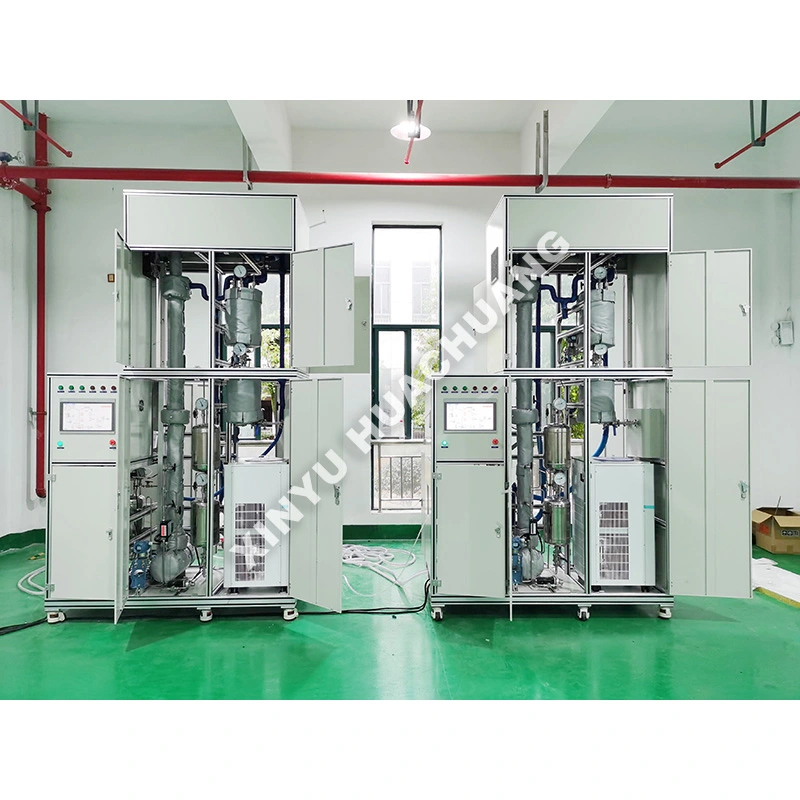

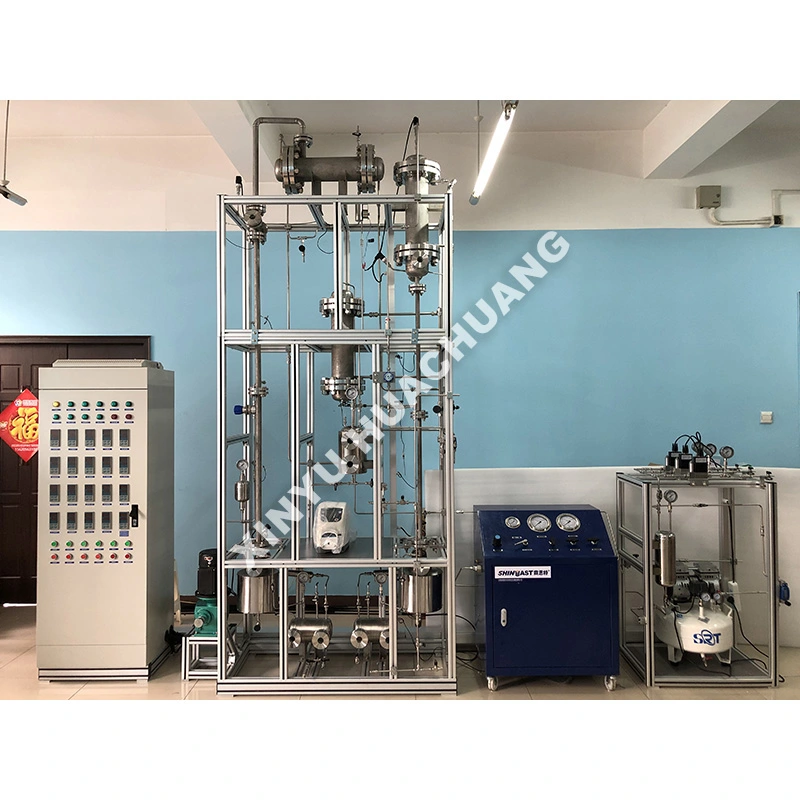

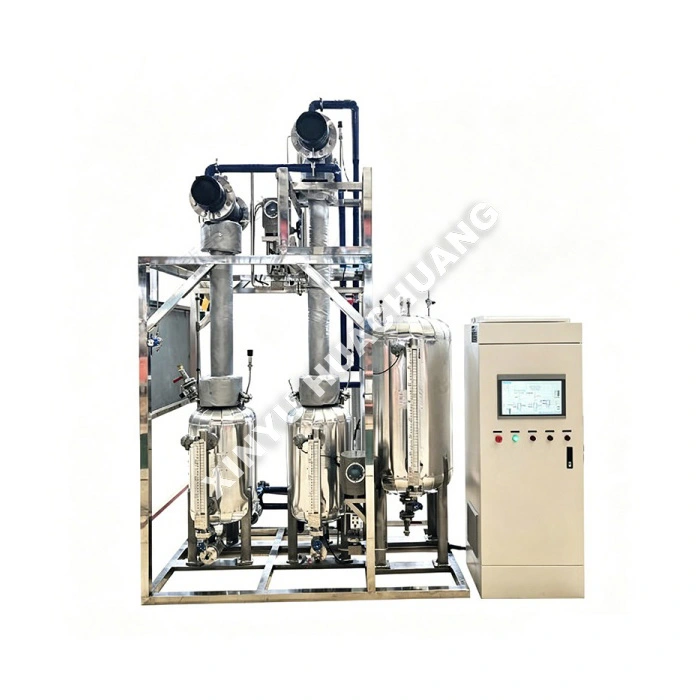

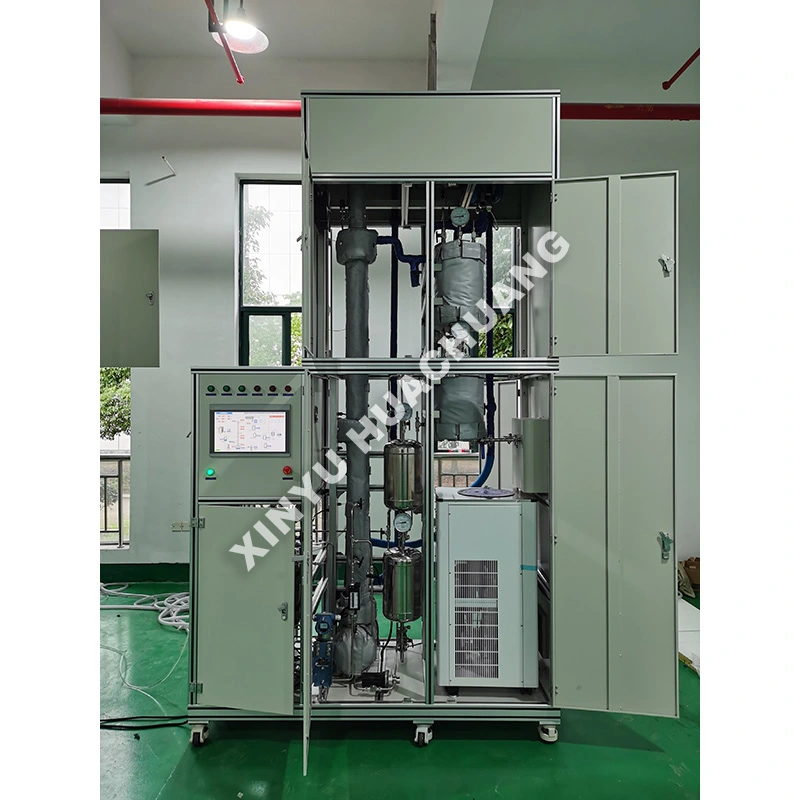

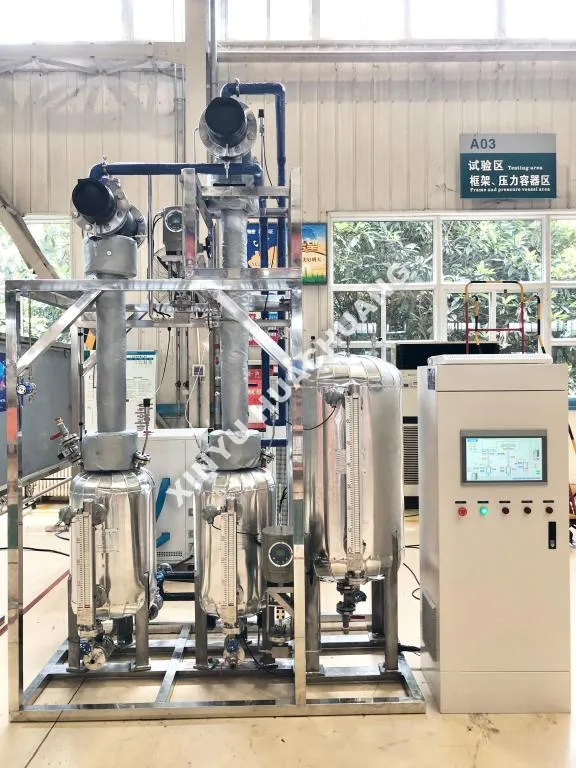

XINYU HUACHUANG ガス低温加圧蒸留ユニットは、複雑なガス混合物の高精度精製のために特別に設計された高度なオールインワン分離システムです。このガス低温加圧蒸留ユニットは、さまざまな成分の沸点と相対揮発性の違いを利用するように設計されており、低温高圧条件下で動作し、優れた多段階気液物質移動を実現します。システム全体は堅牢なステンレス鋼のスキッド上に構築されており、蒸留塔、凝縮器、リボイラー、冷凍ユニット、コンプレッサー、インテリジェント PLC 制御システムが統合されています。このコンパクトなモジュール設計により、要求の厳しい産業用途や研究用途において、簡単な設置、シームレスな再配置、信頼性の高いパフォーマンスが保証されます。

動作原理

ガス低温加圧蒸留ユニットは、極低温分別蒸留の基本原理に基づいて動作します。多成分ガス混合物は、蒸留塔に入る前に圧縮され、予冷されます。カラム内部では、低温高圧環境により、複数の理論段または充填層にわたる連続的な気液接触が促進されます。沸点の高い成分は液体に凝縮して下に流れ、沸点の低い軽い成分は蒸発して上部に上昇します。この正確な多段階物質移動により、ターゲットガスを不純物から効果的に分離します。統合された冷凍サイクルは必要な冷却能力を提供し、リボイラーは蒸発に必要な熱を供給し、すべて PLC 制御システムによってシームレスに調整されます。

特徴的な利点は何ですか?

● モジュラースキッドマウント設計: すべてのコアコンポーネントがステンレス鋼のベースに統合されているため、設置面積が非常にコンパクトになり、現場での設置が簡素化され、全体的な移動の柔軟性が実現します。

● 高精度分離: 相対揮発性を最大化するために最適化された低温高圧条件下で動作し、ターゲットガスの高純度回収を保証します。

● インテリジェント PLC オートメーション: 温度、圧力、流量を正確に制御する完全自動制御システムを備え、手動介入を大幅に削減し、安定した長期動作を保証します。

● 堅牢な構造: 耐腐食性と極低温に耐える高級ステンレス鋼で製造されており、機器の寿命と製品の純度を保証します。

● ターンキー ソリューション: コンプレッサー、冷凍機、熱交換器、バルブを 1 つのユニットに統合することで、現場での複雑な配管の必要性がなくなり、プロジェクトのリードタイムが短縮されます。

技術仕様

どこに適用されますか?

● 電子特殊ガス: 半導体製造用の電子グレードのガスの高純度精製。

● 冷媒の回収と再生: 混合冷媒を効率的に分離してリサイクルし、環境コンプライアンスを実現します。

● 軽質炭化水素の分離: 石油化学処理における C2 ～ C4 炭化水素の正確な分別。

● 産業廃ガス資源回収: 貴重な化学成分を抽出することによる産業排気流の有効化。

使用上の注意

● 開始前のパージ: 供給ガスを導入する前に必ず徹底的な窒素パージを実行して酸素と水分を除去し、氷の詰まりや安全上の危険を防ぎます。

● 熱平衡: カラム内部への熱衝撃を防ぐために、供給ガスを導入する前に冷凍システムが目標の低温ベースラインに達するようにします。

● 圧力監視: 高圧セクションを継続的に監視し、安全リリーフバルブが校正され、障害物がないことを確認します。

● 供給ガスの品質: 供給ガスが事前にろ過されていることを確認し、蒸留パッキンやトレイを汚す可能性のある粒子や液滴を除去します。

メンテナンスガイド

● 毎日: PLC インターフェースに異常なアラームがないか検査し、のぞき窓で液面が適切かどうかを確認し、目に見えるガスや冷媒の漏れがないことを確認します。

● 毎週/毎月: 潤滑油のレベルと循環コンプレッサーの状態を確認します。冷凍ユニットの凝縮器コイルにほこりが溜まっていないか検査し、必要に応じて掃除します。

● 四半期ごと: 臨界圧力および温度トランスミッターを校正して、PLC が正確なデータを受信して​​いることを確認します。安全リリーフバルブを検査し、手動作動テストを実行します。

● 毎年: 蒸留塔の内部状態を検査し、リボイラーと凝縮器の熱交換面を清掃し、すべての極低温バルブとガスケットの完全性を確認するために、包括的な停止をスケジュールします。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: ガス低温加圧蒸留装置はどのようにしてガスを根本的に分離するのですか？

A: このユニットは極低温分別蒸留で動作します。多成分ガス混合物は最初に圧縮および予冷され、次に蒸留塔に入り、そこで低温高圧環境により連続的な蒸気と液体の接触が可能になります。沸点の高い成分は液体に凝縮して下方に流れ、軽い成分は蒸発して上部に上昇します。多段階の物質移動によって正確な分離が実現します。

Q2: ガス混合物は蒸留塔に入る前に圧縮され、予冷されるのはなぜですか?

A: 圧縮によりガス圧力が上昇し、気液平衡が変化し、各成分の液化温度が上昇します。予冷すると、混合物がカラムに入る前に露点に近づきます。これらのステップを組み合わせることで、カラム内の冷却負荷が軽減され、全体的な分離効率が向上します。

Q3: 統合冷凍サイクルは蒸留プロセスにおいてどのような役割を果たしますか?

A: 統合された冷凍サイクルにより、塔内の低温環境を維持するために必要な冷却能力が得られます。この継続的な冷却がなければ、凝縮した液体は再蒸発し、物質移動プロセスが機能しなくなります。冷凍サイクルはリボイラーと連携して動作し、効果的な分離に必要な正確な温度勾配を維持します。

Q4: リボイラーは分離プロセスにどのように貢献しますか?

A: リボイラーは蒸留塔の塔底で蒸発に必要な熱を供給します。下方に流れる液体を部分的に再蒸発させることにより、理論段または充填層を横切る向流物質移動を引き起こす上昇蒸気流が生成されます。この連続的な蒸気と液体の交換により、それぞれのゾーン内の各成分が徐々に濃縮されます。
