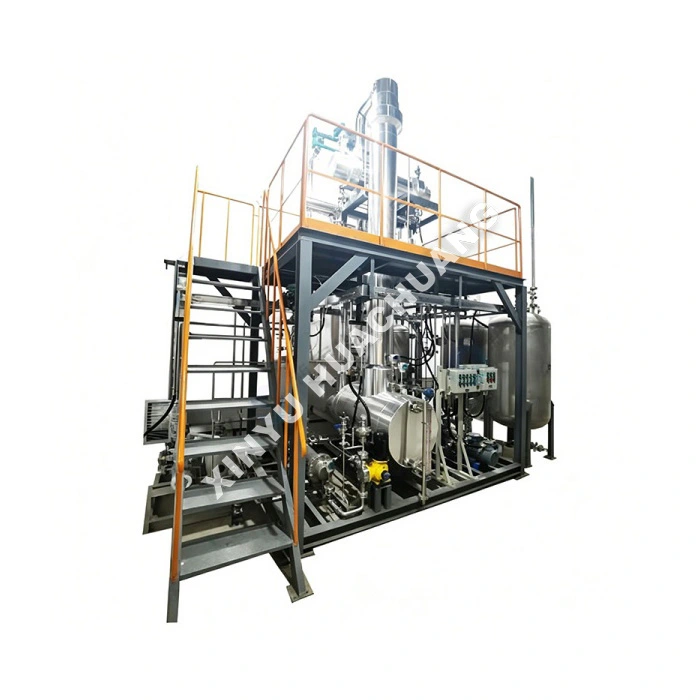

高真空四塔連続蒸留装置

XINYU HUACHUANG 高真空 4 塔連続蒸留ユニットは、熱に敏感で高沸点の複雑な多成分液体混合物の連続分留用に特別に設計された高度な工業グレードの分離システムです。熱劣化を最小限に抑えながら分離効率を最大化するように設計されたこのユニットは、深真空条件下での 4 段階連続蒸留構成を利用しています。インテリジェントな PLC オートメーション、自動還流比制御、およびマルチレベルの安全インターロックを備えたこのユニットは、安定した無人の長期稼働を保証すると同時に、商業生産とプロセスの最適化のための再現性の高い純度データを提供します。

作動機構

高真空 4 塔連続蒸留ユニットは、深真空下での連続分別蒸留原理に基づいて動作します。液体原料は連続的に一次塔に計量供給されます。深真空によりコンポーネントの沸点が大幅に低下し、熱亀裂や重合が防止されます。混合物がリボイラーで加熱されると、蒸気が塔内部 (構造化充填物または高効率トレイ) を通って上昇し、凝縮と再蒸発を繰り返します。 4 カラムカスケードにより、複雑な混合物を複数の高純度画分に正確に分離できます。軽質成分は最初の塔の頂部から連続的に取り出され、中間留分は後続の塔から収集され、重質残留物は最終リボイラーから排出されます。連続プロセス全体は、高真空 4 塔連続蒸留ユニットによって細心の注意を払って管理され、正確な温度勾配と最適な分離効率が維持されます。

どこで光りますか?

● 4 カラムの精密分離: 多段階カスケード設計により、単一の原料から最大 4 つの異なる生成物画分を同時に分離でき、生成物の収率と純度を最大化します。

● 高真空保護: 高真空 (最低 10 Pa) での動作により沸点が大幅に低下するため、熱に弱い材料、ポリマー、高沸点化合物を熱劣化させることなく処理するのに最適です。

● 高効率内部構造: カスタマイズ可能な構造化パッキングまたは高性能トレイを備え、高い理論段数と PPM レベルの分離純度を実現します。

● インテリジェント PLC オートメーション: 集中制御システムにより、無人での長期運転、自動還流比調整、温度、圧力、流量のリアルタイム データ ロギングが可能になります。

● 堅牢で安全な構造: 安全な操作を確保するために、高品質の冶金 (SS316L、ハステロイなど) とマルチレベルの安全インターロック (過熱、過圧力、空焚き保護) で構築されています。

技術仕様

どこに適用されますか?

● ファインケミカルおよび医薬品: 熱に弱い医薬品有効成分 (API) および高価値の中間体の連続精製。

● ポリマーと樹脂の処理: ポリマー合成におけるモノマー、オリゴマー、高沸点溶媒の分離。

● エッセンシャル オイルと天然エキス: デリケートなテルペン、香料、植物エキスを優しく連続的に分離します。

● 特殊溶媒: 高沸点または熱的に不安定な有機溶媒の超高度精製。

● 食品と飲料: 天然香料の濃縮、アルコール精製、生理活性化合物の抽出。

使用上の注意

● 真空システムのメンテナンス: 原料を導入する前に、真空システム (ポンプ、凝縮器、トラップ) が安定して動作していることを確認します。真空中の変動は沸点の変動を引き起こし、分離効率を損ないます。

● 段階的な加熱: PLC のプログラム可能な加熱ランプ速度を利用して、特に真空下でのシステム起動時の突然の蒸発やカラムのフラッディングを防ぎます。

● シャットダウン前の冷却: 残留生成物が高温のリボイラーで劣化するのを防ぐため、システム温度が 80℃ 以下に低下するまで常に供給を停止し、真空と冷却水の流れを維持します。

● 漏れの検出: すべての真空シール、ガスケット、フランジに漏れがないか定期的に検査します。わずかな空気の侵入でも真空レベルが破壊され、酸素が導入され、製品の酸化につながる可能性があります。

メンテナンスガイド

● 毎日: 真空レベル、冷却水の流量、加熱媒体の温度を確認します。ポンプやコンプレッサーからの異常な騒音、漏れ、振動がないかシステムを検査します。

● 毎週/毎月: 原料プレフィルターを洗浄または交換して、重い残留物がカラムパッキンを汚すのを防ぎます。すべての PTFE ガスケットとメカニカル シールの摩耗を検査し、必要に応じて交換します。

● Quarterly: Calibrate temperature sensors, vacuum gauges, mass flow controllers, and reflux ratio controllers to maintain separation accuracy.加熱システムのパフォーマンスが均一であるかどうかを検査します。

● 操作後: 常に適切なシャットダウン手順に従ってください。供給を停止し、カラムをきれいにするために還流を維持し、酸化や吸湿を防ぐために排出して保管する前に真空下でシステムを冷却します。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: このユニットはなぜ大気圧ではなく深真空で動作するのですか?

A: 深真空により、混合物中の成分の沸点が大幅に下がります。これにより、高温で発生する熱分解や重合が防止されるため、このユニットは高沸点有機中間体、天然抽出物、ポリマーモノマーなどの熱に弱い化合物を分離するのに不可欠なものとなっています。

Q2: 4 カラムカスケードはどのようにして複雑な混合物の正確な分離を達成するのですか?

A: カスケード内の各カラムは、特定の分離タスクを処理します。軽質成分は最初の塔の頂部から連続的に取り出され、中間留分は後続の塔から収集され、重質残留物は最終リボイラーから排出されます。この段階的なアプローチにより、複雑な混合物を 1 回の連続操作で複数の高純度画分に正確に分離できます。

Q3: この高真空ユニットではどのような種類のカラム内部構造が使用されていますか?

A: カラムには構造化されたパッキングまたは高効率トレイが装備されています。蒸気がこれらの内部構造を通って上昇するにつれて、凝縮と再蒸発が繰り返され、ターゲット画分が徐々に濃縮されます。パッキンとトレイのどちらを選択するかは、特定の分離要件と原料の物理的特性によって異なります。

Q4: ユニットはどのようにして 4 本のカラムすべてにわたって正確な温度勾配を維持しますか?

A: 連続プロセス全体は、ユニットの統合制御システムによって細心の注意を払って管理され、リボイラーの温度、凝縮器の負荷、各塔の真空レベルが正確に制御されます。これにより、すべてのカラムで同時に最適な温度勾配が維持され、一貫した分離効率と生成物の純度が実現されます。

Q5: この装置は標準的な 2 塔蒸留システムと何が違うのですか?

A: 標準の 2 カラム システムでは、フィードを限られた数のカットにのみ分割できます。 4 塔カスケードは大幅に多くの分離段階を提供し、複雑な混合物を 4 つ以上の異なる製品ストリームに正確に分別することができます。これは、原料に複数の貴重な成分が含まれており、それぞれを高純度で回収する必要がある場合に重要です。
