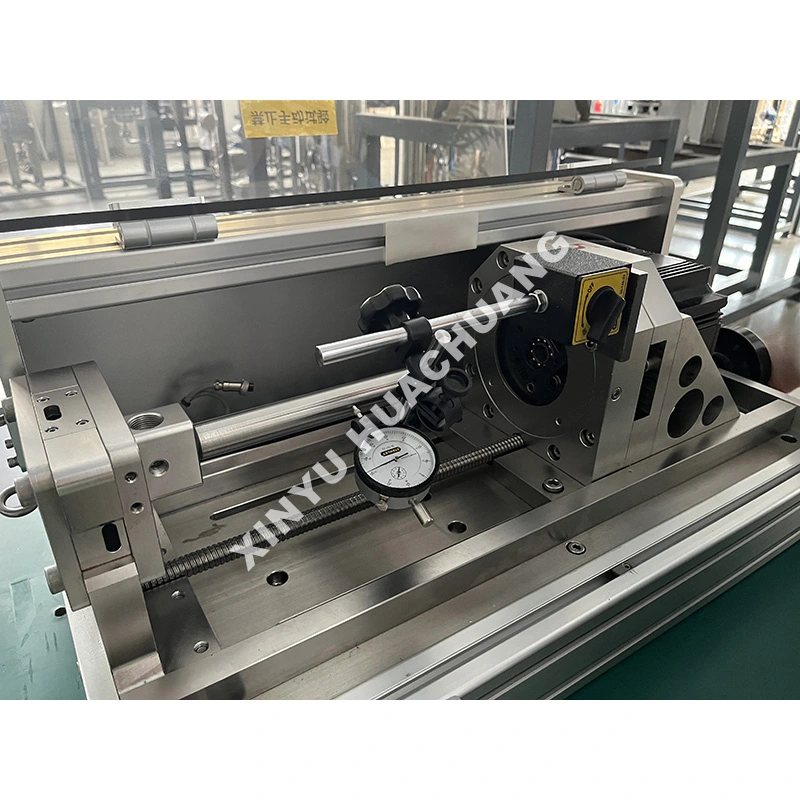

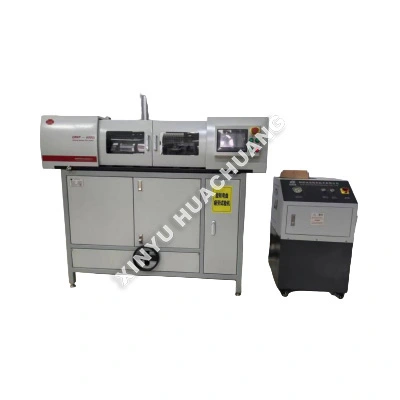

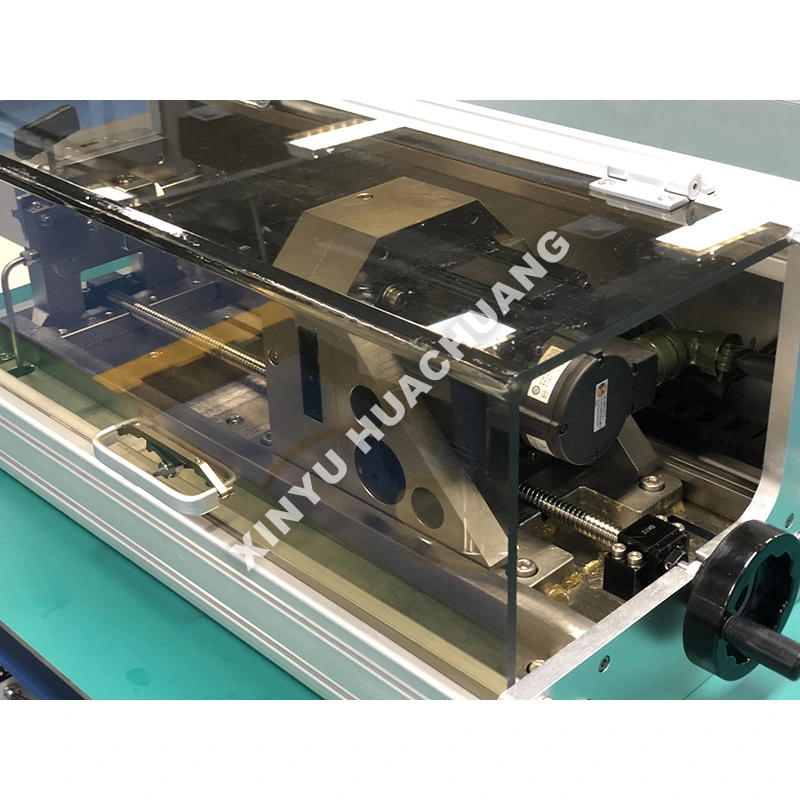

管継手曲げ疲労試験機

XINYU HUACHUANG パイプ継手曲げ疲労試験機は、繰り返しの曲げ荷重下でパイプライン コンポーネントの構造的完全性と疲労寿命を評価するために特別に設計された、高度に専門化された工業グレードの試験装置です。現実世界の動的応力をシミュレートするように設計されたこのパイプライン コンポーネント曲げ疲労試験機は、周期的曲げモーメントを正確に適用して亀裂の発生と伝播を評価します。インテリジェントな PLC/PC オートメーションとマルチレベルの安全インターロックを装備し、安全で無人の長期運用を保証すると同時に、研究開発、品質管理、業界認証用に再現性の高い S-N 曲線データを提供します。

動作原理

パイプ継手曲げ疲労試験機は、パイプまたは継手の試験片をしっかりとクランプし、高精度サーボ油圧またはサーボ電気アクチュエータを使用して、制御された繰り返し曲げモーメントを加えることによって動作します。この機械は、実際のパイプラインの動作応力をシミュレートするために、単一平面曲げ、回転曲げ、または複雑な多軸荷重用に構成できます。テスト全体を通じて、システムは曲げ角度、加えられたモーメント、サイクル数、ひずみなどのパラメータを継続的に監視および記録します。試験片が破損するか、事前に定義された漏れ閾値に達すると、試験は自動的に終了し、正確な疲労寿命データが得られます。

どこで光りますか?

● High-Precision Cyclic Loading: Features premium servo actuators and load cells to ensure accurate and stable application of complex bending waveforms (sine, triangle, block) with minimal noise.

● Multi-Axis Testing Capability: Supports single-plane, double-plane, and rotary bending fatigue tests to accurately simulate real-world pipeline installation and operational stresses.

● インテリジェントなデータ収集: 統合された PC ソフトウェアは、リアルタイム曲線 (モーメント角度、サイクル破壊) を自動的に記録し、疲労寿命を計算し、包括的な試験レポートを生成します。

● 堅牢で安全な構造: 頑丈な鋳造フレームとマルチレベルの安全インターロック (過負荷保護、緊急停止、破損抑制、漏れ検出) で構築されており、オペレーターの安全性と機器の長寿命を確保します。

● カスタマイズ可能な治具: さまざまなパイプの直径、壁の厚さ、継手の形状をしっかりと保持するための、幅広い特殊なクランプ治具とエンドコネクタを提供します。

技術仕様

どこに適用されますか?

● 石油・ガス産業: 極端な繰り返し曲げ下でのドリルパイプ、ケーシング、チューブ、パイプライン継手の疲労評価。

● 石油化学および発電: 熱交換器チューブ、ボイラーパイプ、高圧蒸気ラインのテスト。

● 自動車および航空宇宙: 振動や曲げに対する排気システム、燃料ライン、油圧チューブの耐久性を評価します。

● 建設とインフラストラクチャー: 構造用鋼管、足場、橋梁コンポーネントの疲労寿命を評価します。

● 医療機器: カテーテル、ガイドワイヤー、ステントの柔軟性と耐疲労性をテストします。

使用上の注意

● 試験片の適切な位置合わせ: 疲労結果を歪める可能性がある意図しない軸方向荷重や偏心曲げを防ぐために、試験片が治具内で完全に位置合わせされていることを常に確認してください。

● クランプ力の検証: クランプ力がハイサイクル試験中に試験片の滑りを防ぐのに十分であるが、グリップ ポイントで早期に潰れるほど高くないことを検証します。

● 漏れ検出のセットアップ: 中空パイプラインコンポーネントの場合は、テストを開始する前に必ず内部圧力監視システムと漏れ検出センサーを接続してください。

● 段階的な負荷ランプアップ: ソフトウェアのプログラム可能なランプアップ機能を利用して、曲げ振幅を目標レベルまで徐々に増加させ、衝撃負荷を防ぎます。

メンテナンスガイド

● 毎日: すべてのクランプ器具とグリップに摩耗、亀裂、変形がないか検査してください。作動油レベルをチェックし (該当する場合)、すべての安全インターロックが適切に機能していることを確認します。

● 毎週/毎月: メーカーの仕様に従って、すべての可動ジョイント、ガイド レール、およびアクチュエーター リンケージに注油してください。テスト領域を清掃し、電気接続に緩みがないか検査します。

● 四半期ごと: 認定された参照標準を使用して、ロードセル、角度エンコーダー、圧力トランスデューサーの包括的なシステム校正を実行します。油圧ホースと継手に摩耗や漏れの兆候がないか検査します。

● テスト後: 試験片の破損後は、常に適切なシャットダウン手順に従ってください。破損した試験片を慎重に取り外し、固定具を清掃し、突然の荷重解放によって生じた損傷がアクチュエータにないか検査します。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: マシンは実際のパイプラインの運用ストレスをどのようにシミュレートしますか?

A: この機械は、パイプまたは継手の試験片をしっかりとクランプし、高精度のサーボ油圧またはサーボ電気アクチュエータを使用して、制御された繰り返し曲げモーメントを加えます。単一面曲げ、回転曲げ、または複雑な多軸荷重用に構成して、地盤の沈下、熱膨張、振動による疲労など、パイプラインが使用中に受ける実際の応力状態を再現できます。

Q2: システムは疲労試験全体を通じてどのようなパラメータを監視しますか?

A: システムは、曲げ角度、加えられたモーメント、サイクル数、ひずみデータをリアルタイムで継続的に記録します。この包括的なデータセットにより、エンジニアは S-N 曲線 (応力対サイクル数) をプロットし、指定された荷重条件下でのパイプライン コンポーネントの正確な疲労寿命を決定することができます。

Q3: 試験片が故障したとき、機械はどのように判断しますか?

A: 試験片が破損するか、事前に定義された漏れ閾値に達すると、試験は自動的に終了します。加圧パイプ試験の場合、システムは内部圧力を監視し、壁貫通亀裂を示す圧力降下を検出し、疲労寿命の測定が任意のサイクル制限ではなく実際の破損を確実に反映するようにします。

Q4: この機械は、直管部分とエルボやティーなどの継手の両方をテストできますか?

A: はい。クランプ システムとアクチュエータの構成は、直管セクション、エルボ、ティー、フランジ、その他のパイプライン継手に適合するように調整可能です。各試験片タイプを最も重要な曲げモードでテストして、配管システムの最も弱い点を特定できます。

Q5: パイプラインの認定に曲げ疲労試験が不可欠なのはなぜですか?

A: 石油やガス、化学処理、発電のパイプラインは、地面の動き、熱サイクル、機器の振動による周期的な曲げ荷重の影響を受けます。曲げ疲労試験は、検査間隔の設定、設計マージンの検証、API 570 や ASME B31.3 などのパイプライン整合性規格への準拠の確認に必要なサイクル故障データを提供します。
