ねじり試験機

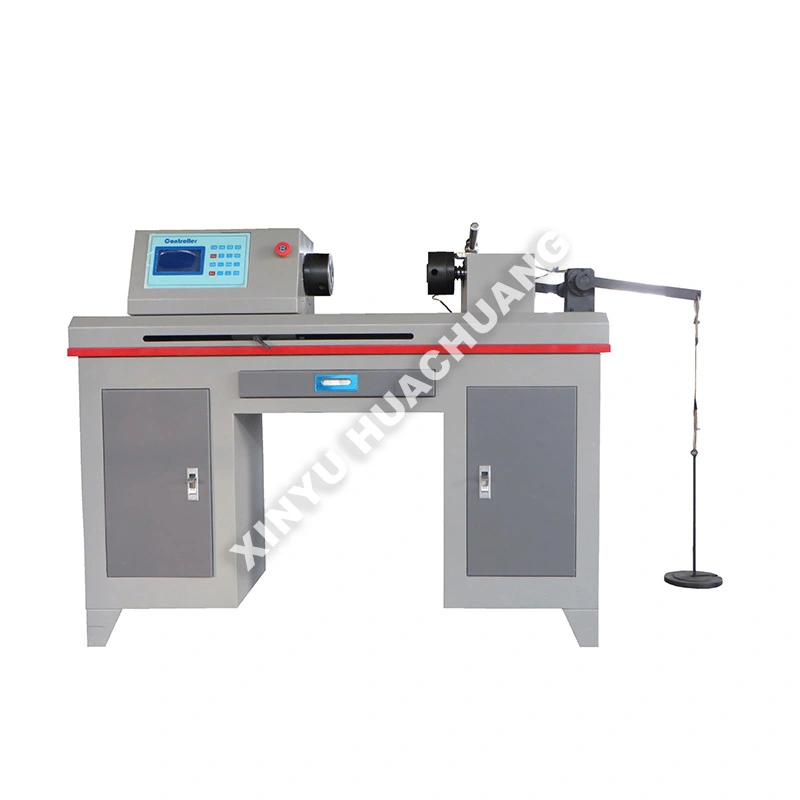

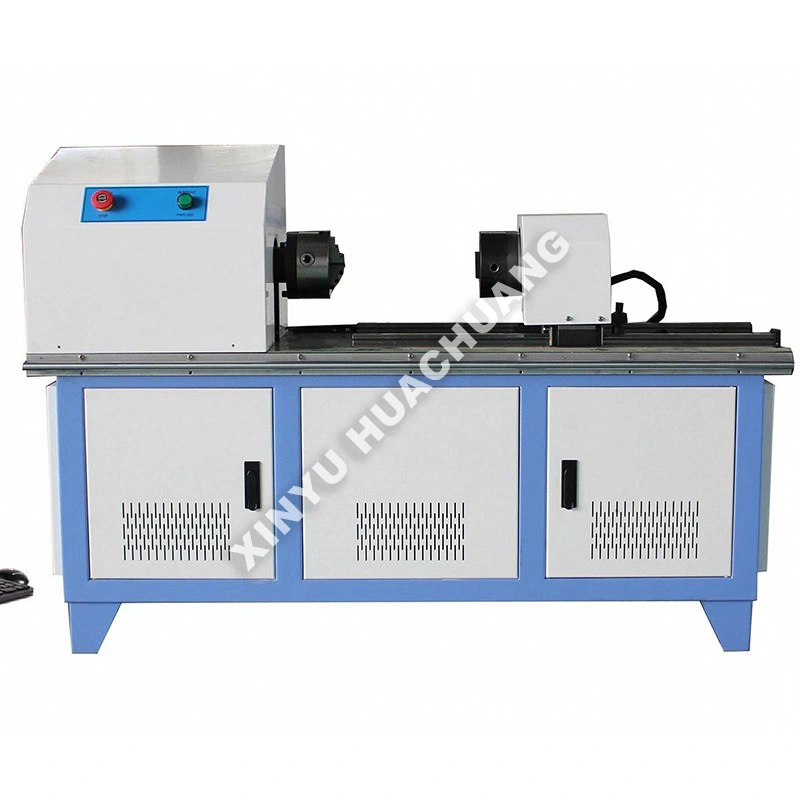

XINYU HUACHUANG ねじり試験機は、ねじり荷重下での材料やコンポーネントの機械的特性を評価するために特別に設計された、高精度で多用途の試験装置です。現実世界のねじり力をシミュレートするように設計されたこのねじり試験機は、トルク、ねじり角度、せん断弾性率を正確に測定します。インテリジェントな PLC/PC オートメーションとマルチレベルの安全インターロックを備えており、研究開発、品質管理、材料認証のための再現性の高いデータを提供しながら、安全で信頼性の高い動作を保証します。

ねじり試験機とは何ですか?

ねじり試験機は、材料または構造コンポーネントがねじり力にどのように反応するかを測定するために使用される特殊な機械的試験装置です。試験片が降伏するか破断するまで、制御された回転トルクを試験片に加えることで、機械はトルク-角度曲線を生成します。このデータは、せん断弾性率、降伏トルク、最大ねじり強度、延性などの主要な機械的パラメーターを計算するために重要です。 XINYU HUACHUANG ねじり試験機は、シャフト、ファスナー、ワイヤー、新素材の構造的完全性を検証するために、冶金、自動車、航空宇宙、エレクトロニクス産業で広く利用されています。

特徴的な利点は何ですか?

● 高精度測定: プレミアムトルクセンサーと高解像度光学式エンコーダーを備え、最小限のエラーでトルクと角度のデータを正確にキャプチャします。

● 多彩な制御モード: トルク制御、角度制御、定速などの複数の試験モードをサポートし、静的強度試験と動的疲労試験の両方に対応します。

● インテリジェントなデータ収集: 統合された PC ソフトウェアは、リアルタイム曲線 (トルク角度、トルク時間) を自動的に記録し、主要なパラメーターを計算し、包括的なテストレポートを生成します。

● 堅牢で安全な構造: オペレーターの安全性と機器の長寿命を確保するために、剛性の高い鋳造フレームとマルチレベルの安全インターロック (過負荷保護、緊急停止、破損抑制) で構築されています。

● カスタマイズ可能な治具: マイクロワイヤから大型の自動車ドライブシャフトに至るまで、さまざまな試料形状をしっかりと保持するための、幅広い特殊なチャックとグリップを提供します。

技術仕様

どこで使用できますか?

● 自動車および航空宇宙: ドライブ シャフト、ステアリング コラム、タービン ブレード、サスペンション コンポーネントの疲労寿命とねじり強度をテストします。

● ファスナー産業: 高力ボルトやネジの締め付けトルク、摩擦係数、緩み止め性能を評価します。

● 冶金学および材料科学: 金属、合金、複合材料のせん断弾性率、降伏強度、塑性変形特性を決定します。

● 電子機器および消費財: ラップトップのヒンジ、折りたたみスクリーン機構、マイクロコネクタの耐久性とトルクの一貫性を評価します。

● ワイヤおよびケーブルの製造: 電線とスチール ケーブルのねじり疲労寿命と構造的完全性をテストします。

完全な製造チェーン

1. 要件の確認: クライアントの特定の試験規格（GB、ISO、ASTM）、試験片の寸法、必要なトルク範囲を分析して、技術提案をカスタマイズします。

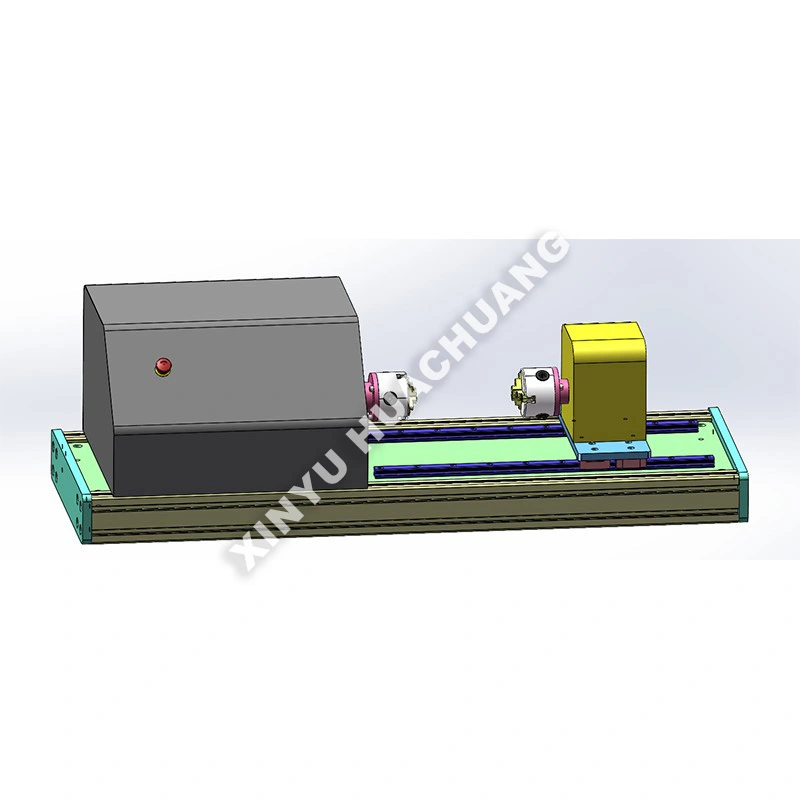

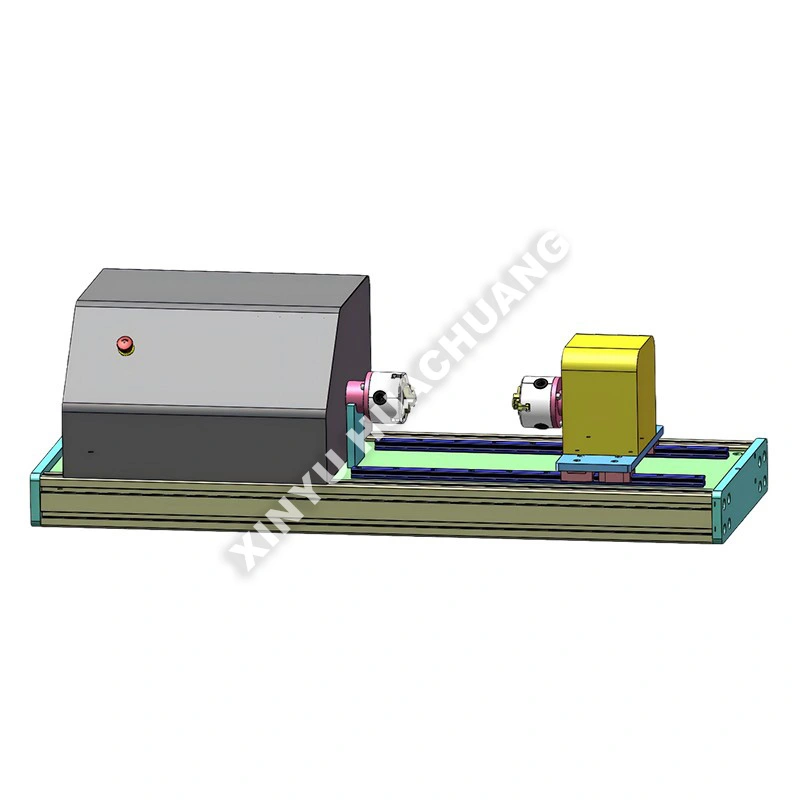

2. 設計とエンジニアリング: ねじり試験機の機械 CAD 図面、電気回路図、およびソフトウェア ロジックを完成させます。

3. 精密製造: 剛性の高いメインフレームを機械加工し、高精度のサーボドライブシステムを組み立て、トルク/角度センサーを統合します。

4. ソフトウェア開発: データ収集ソフトウェアをプログラムおよび調整して、正確な曲線プロットと自動レポート生成を保証します。

5. 工場テスト: 標準分銅とトルクレンチを使用して厳密な校正を実施し、続いて実際の試験片テストを行って精度と安全性インターロックを検証します。

6. 梱包と発送: ねじり試験機を保護フォーム付きの輸出標準木箱に安全に梱包し、包括的な英語マニュアルとビデオ設置ガイドを提供します。

サービス保証

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: ねじり試験機ではどのような機械的特性を測定できますか?

A: 機械は、試験片が降伏するか破断するまで制御された回転トルクを試験片に加えることにより、トルク-角度曲線を生成します。このデータから、せん断弾性率、降伏トルク、極限ねじり強度、延性などの主要なパラメータが計算されます。これらの特性は、標準的な引張試験では得られません。

Q2: この機械でのねじり試験にはどの試験片タイプが適していますか?

A: この機械は、中実シャフトや中空シャフト、ボルトやネジなどの留め具、ワイヤー、ロッド、新しい複合材料や合金のサンプルなど、幅広い試料形状に対応します。グリップ治具は、試験片の形状や必要なトルク範囲に合わせてカスタマイズできます。

Q3: 材料の性能を評価する際、ねじり試験は引張試験とどう違うのですか?

A: 引張試験では一軸の引っ張り力が適用されますが、ねじり試験では試験片全体に純粋なせん断応力が発生する回転ねじり力が適用されます。ドライブ シャフト、ドリル パイプ、ファスナーなどの多くのコンポーネントは使用中にねじれ荷重を受けるため、実際の動作条件下での構造的完全性を検証するにはねじりデータが不可欠です。

Q4: 品質保証のためにねじり試験データに依存しているのはどの業界ですか?

A: 冶金、自動車、航空宇宙、エレクトロニクス業界はすべて、構造の完全性を検証するためにねじり試験に依存しています。自動車メーカーはドライブ シャフトとステアリング コラムをテストします。航空宇宙エンジニアはタービンシャフトの信頼性を検証します。電子機器メーカーは、はんだ接合部やマイクロワイヤーのねじり耐久性を評価しています。

Q5: この機械は静的ねじり試験と周期的ねじり試験の両方を実行できますか?

A: はい。この機械は、試験片を単一方向にねじって破断させる単調 (静的) ねじり試験と、トルク方向を交互に変えてねじり疲労寿命を評価する周期的 (逆) ねじり試験をサポートしています。どちらのモードでも、分析用の包括的なトルク角度データセットが生成されます。
