プレート段ボール梱包

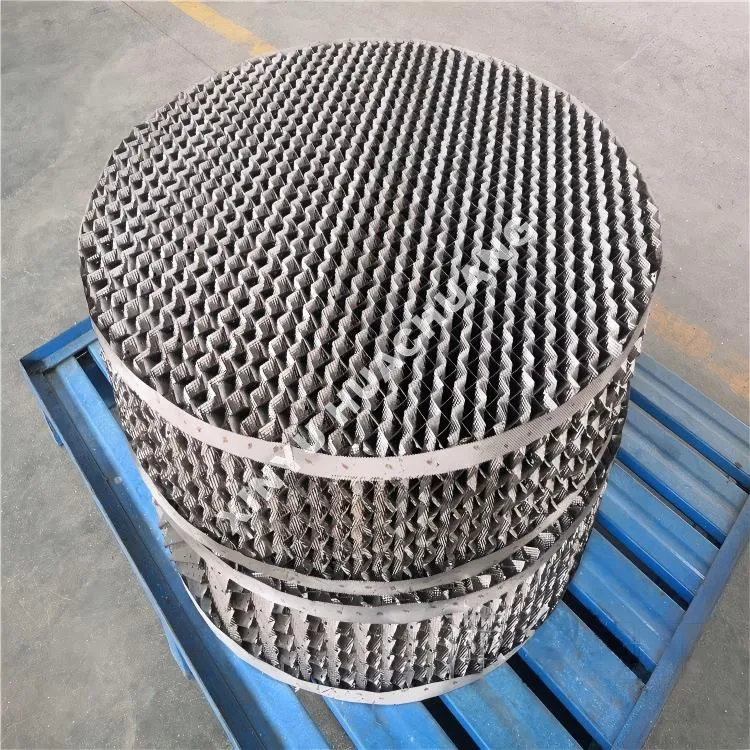

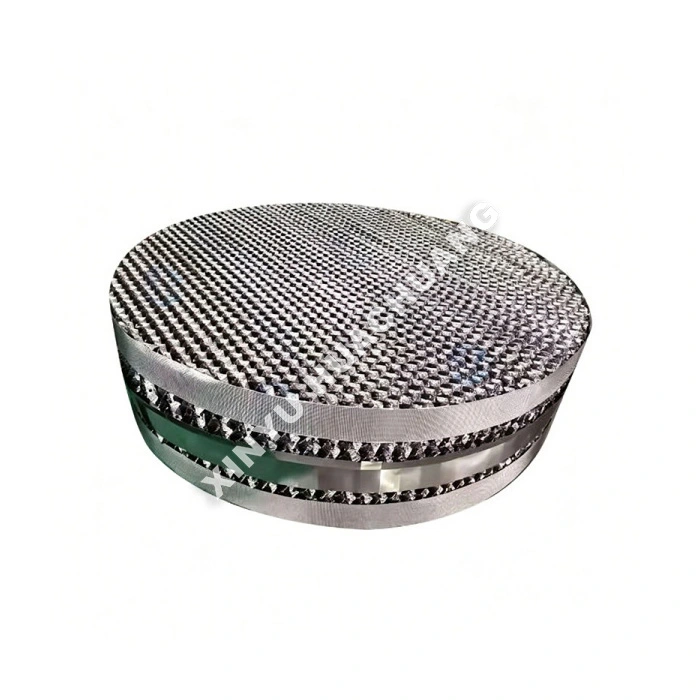

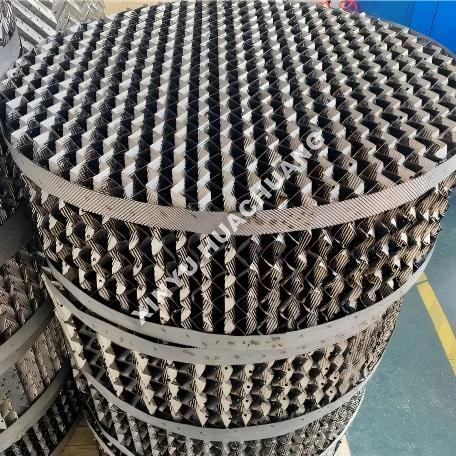

XINYU HUACHUANG プレート波形パッキンは、蒸留、吸収、ストリッピング塔の分離効率と容量を最大化するように設計されたプレミアム構造パッキンです。正確な波形角度と穴あき表面で設計されたこのパッキンは、均一な液体分布と優れた表面濡れを促進します。プレート波形パッキンは、低い圧力降下を維持しながら物質移動を大幅に強化するため、新しいカラム設計と既存のタワーの改修の両方にとって理想的なアップグレードとなります。

板波梱包とは何ですか？

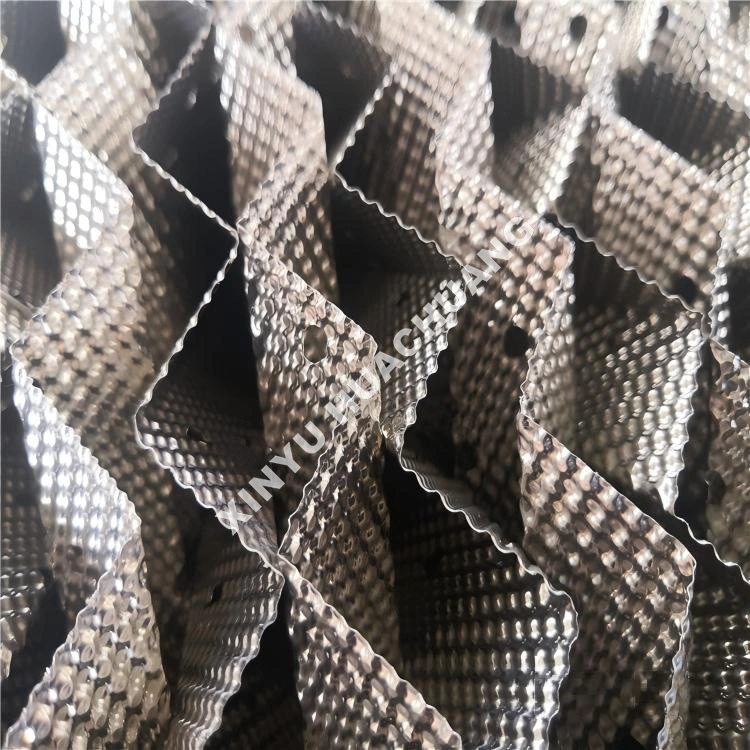

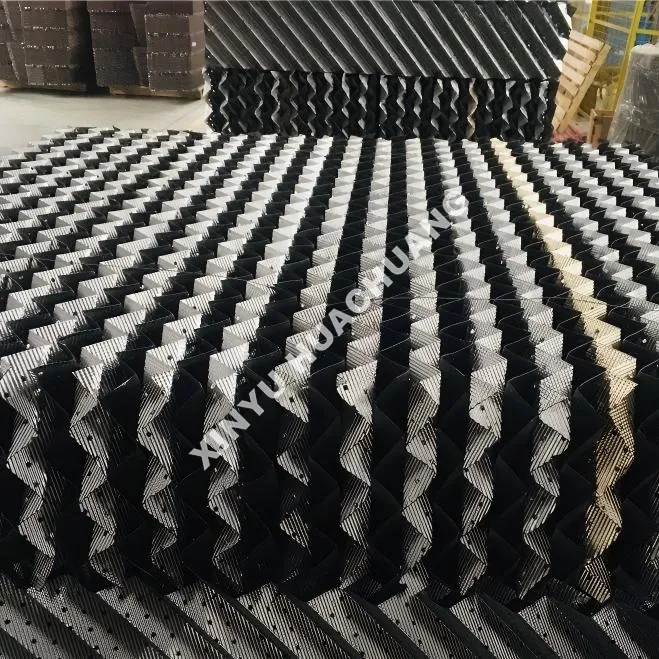

プレート波形パッキンは、チャネル波形がエンボス加工された穴あき金属シートから作られた構造化タワーパッキンの一種です。これらのシートは、通常 45 度または 30 度の角度で交互の層に積み重ねられ、蒸気と液体の連続した開いた流路を作成します。金網パッキンの高効率構造をそのままに、機械的強度と防汚性に優れた設計です。工業用タワーのランダムパッキンやトレイを置き換えて、スループットを向上させ、製品の純度を向上させ、エネルギー消費を削減するために広く使用されています。

何が目立つのでしょうか？

● 高い物質移動効率: 波形のチャネルと穿孔により、強力な蒸気と液体の混合と均一な液体の拡散が促進され、高い理論段数が達成されます。

● 低い圧力損失: オープンで構造化された形状により、蒸気がスムーズに流れることができ、従来のランダムパッキングと比較してエネルギー消費を大幅に削減します。

● 高容量と防汚性: 大きな空隙率と滑らかな表面により目詰まりが防止され、粒子を含むシステムや重合しやすいシステムに非常に適しています。

● カスタマイズ可能な材料: 特定の化学環境に合わせて、SS304、SS316L、炭素鋼、アルミニウム、銅青銅などの幅広い金属を利用できます。

● 簡単な取り付け: 正確な寸法とサポートグリッドで設計されており、タワー内に素早く安全に取り付けることができます。

技術仕様

どこで使用できますか?

● 石油化学: エチルベンゼン/スチレンの分離、脂肪酸精製、原油分別。

● 化学処理: シクロヘキサノン/シクロヘキサノールの分離、カプロラクタムの精製、および吸収/脱着プロセス。

● ファインケミカルおよび医薬品: 高純度の溶媒回収と熱に弱い物質の分離。

● 環境保護: 廃ガスの吸収、脱硫、廃水の除去。

完全な製造チェーン

1. 原材料の準備: 特定のモデルの要件に基づいて高品質の金属シートを精密に切断します。

2. エンボス加工と穿孔: 金属シートをスタンピングして均一な波形チャネルと微細な穿孔を作成し、最適な液体分布を実現します。

3. 積み重ねと組み立て: 波形シートを交互方向に積み重ね、ステンレス鋼バンドを使用して標準的なモジュラーブロックに固定します。

4. 品質検査: ブロックの寸法、表面積、構造の完全性を厳格にテストして、設計パラメータに厳密に準拠していることを確認します。

5. 梱包と発送: 世界中の物流や輸送中の変形を防ぐため、保護包装付きの木箱またはパレットにしっかりと梱包されます。

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: 板波梱包とランダム梱包の違いは何ですか?

A: カラムに緩く投入されるランダム充填物とは異なり、板波型充填物は、チャネル波形がエンボス加工され、45° または 30° の角度で交互の層に積み重ねられた穴あき金属シートで構成されます。これにより、連続的で組織化された流路が形成され、ランダムな充填の無秩序な配置と比較して、より高いスループット、より優れた製品純度、およびより低いエネルギー消費を実現します。

Q2: 特定の用途において、金網パッキンより板波形パッキンが好まれるのはなぜですか?

A: どちらも構造パッキンですが、板波パッキンの方が機械的強度や防汚性に優れています。ワイヤーガーゼパッキンは壊れやすく、汚れた状態で使用すると詰まりが発生しやすくなります。プロセスに微粒子、重合傾向、または重度の汚れが含まれる場合、プレート波形パッキンは、より堅牢でメンテナンスが容易なソリューションを提供します。

Q3: プレート波形パッキンはオペコラムの既存のトレイを置き換えることができますか?

A: はい。元々トレイが装備されていた産業用タワーの多くは、プレート波形パッキンを改造して容量を増やし、分離効率を向上させ、圧力損失を減らすことができます。構造化された設計は通常、新しいカラムシェルを必要とせずに、より高いスループットとより低いエネルギー消費を実現します。

Q4: どのような波形角度が利用可能ですか?また、それらの角度は性能にどのような影響を与えますか?

A: 通常、シートは 45° または 30° の角度で積み重ねられます。 45°の配置により物質移動効率が向上し、高純度の分離に最適です。 30°の配置により、圧力降下が低くなり、容量が増加し、減圧蒸留や高スループット用途に適しています。

Q5: 板波パッキンの製造にはどのような材料が使用されますか?

A: パッキンは、SS304、SS316L、炭素鋼、高腐食環境向けのハステロイやチタンなどの特殊合金など、さまざまな材料の穴あき金属シートから製造されています。材料の選択は、プロセス媒体、動作温度、および腐食要件によって異なります。
