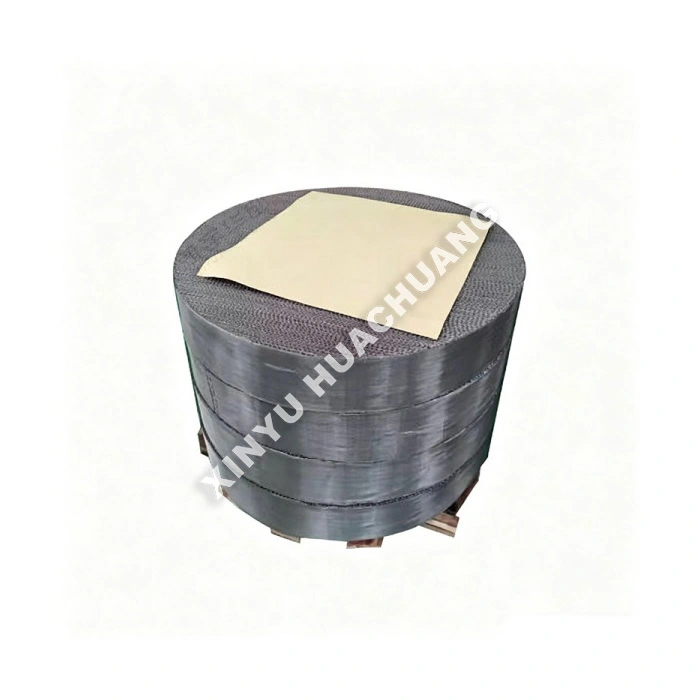

構造化されたワイヤーメッシュパッキング

XINYU HUACHUANG 構造ワイヤーメッシュパッキングは、蒸留、吸収、ストリッピングカラムにおける物質移動効率を最大化するように設計されたプレミアム分離媒体です。高い表面積と開いた流路を特徴とするこの構造化ワイヤーメッシュパッキンは、非常に低い圧力降下を維持しながら、均一な蒸気と液体の接触を保証します。これは、高純度およびエネルギー効率が重要である既存のタワーのアップグレードまたは新しいカラムの設計に理想的な選択肢です。

構造化ワイヤーメッシュパッキンとは何ですか?

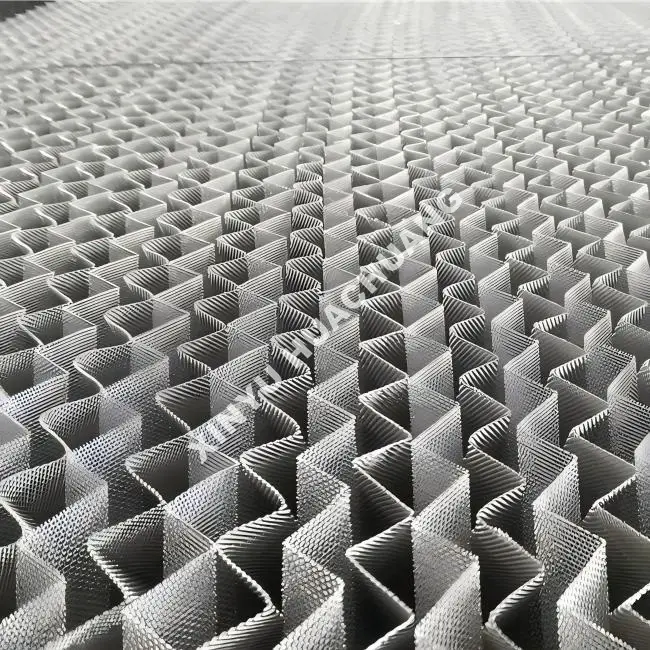

構造化金網梱包は、波形金属金網シートを交互に重ねて構成された構造化梱包の一種です。クリンプワイヤーメッシュは、優れた液体分散と表面湿潤を促進する高効率のオープン幾何学構造を作り出します。ランダムな充填とは異なり、その組織化された流路により抵抗が最小限に抑えられるため、化学および製薬産業における真空蒸留、熱に弱い材料、および高純度の分離に特に適しています。

なぜこれなのか?

● 高い分離効率: 強力な蒸気と液体の接触のための大きな比表面積を提供し、1 メートルあたりの高い理論段数を達成します。

● 超低圧力損失: オープンワイヤーメッシュ構造により、蒸気の流れに対する抵抗が最小限に抑えられ、特に真空操作においてエネルギー消費が大幅に削減されます。

● 優れた液体分布: カラム断面全体に液体が均一に広がるようにし、チャネリングを防止し、充填材の利用率を最大化します。

● 高容量と防汚性: 大きな空隙率により目詰まりが防止され、微粒子や汚れがつきやすいシステムに適しています。

● カスタマイズ可能な材料: 特定の化学的適合性要件に合わせて、SS304、SS316L、ハステロイ、アルミニウム、その他の合金が利用可能です。

技術仕様

正しい選択方法?

● 分離要件の定義: 必要な純度と理論的段階数を決定します。より大きな表面積のモデル (CY など) はより優れた分離を提供しますが、圧力降下はわずかに高くなります。

● Evaluate Operating Pressure: For vacuum distillation or heat-sensitive materials, prioritize low pressure drop models (e.g., BX or AX) to maintain stable operation.

● 原料の特性を評価する: 原料に粒子が含まれている場合、または重合しやすい場合は、汚れを防ぐために、より大きなメッシュ開口部とより高い空隙率を備えたモデルを選択します。

● 材料の互換性: プロセスの化学攻撃性に基づいて、適切な金属合金を選択します。標準 SS316L はほとんどの用途に対応しますが、腐食性の高い環境ではハステロイまたは特殊合金が必要です。

品質検査工程

● 材料検証: 入荷するワイヤーメッシュと金属シートを厳格に検査し、指定された冶金基準と耐食性の要件を満たしていることを確認します。

● 寸法精度: 波形の角度、層の間隔、ブロックの寸法を正確に測定し、均一な流量分布と適切なタワーの適合を保証します。

● 構造的完全性: ワイヤメッシュの張力とバンドの強度をテストし、設置中および動作中にパッキンがその幾何学的構造を維持していることを確認します。

● Surface Quality: Visual and microscopic inspection to verify clean, burr-free surfaces that promote optimal liquid wetting and prevent premature fouling.

● Packaging & Shipping: Secure packaging in protective crates to prevent deformation, ensuring the Structured Wire-Mesh Packing arrives in perfect condition for global logistics.

アフターサービスとサポート

XINYU HUACHUANG では、お客様の機器の継続的かつ効率的な運用を確保するために、包括的で信頼性の高いアフターサポートを提供することに尽力しています。当社の専任サービスチームがいつでもお手伝いいたします。

包括的な保証範囲

当社の機器には自信を持って 2 年間の保証を提供します。この期間中、不適切な操作、不正な改造、または不可抗力によるものを除き、品質に関連する問題については、無料のメンテナンスおよび修理サービスを提供します。 2 年間の保証期間を過ぎた機器については、交換部品と人件費のみを請求して、生涯メンテナンス サービスを提供し続けます。

迅速な応答メカニズム

当社では、7 時間 24 時間体制の専門エンジニアリングによる電話サポートを提供しています。障害通知を受け取ると、当社の技術チームが 24 時間以内に対応し、実行可能な解決策を提供します。オンサイトサービスが必要な場合は、当社の専門エンジニアが 1 週間以内にお客様の施設に到着します。機器を修理できない特別な状況の場合、当社は無条件で新しいユニットと交換するか、2 年間の保証期間内に代替ユニットを提供するか、または通常の動作を回復するために必要な措置を講じます。

よくある質問 (FAQ)

Q1: 構造化ワイヤーメッシュパッキンの高い分離効率はなぜ得られるのでしょうか?

A: 波形金属ワイヤー メッシュは、非常に大きな比表面積を持つ効率的なオープン幾何学的構造を作成します。波形ワイヤーメッシュは優れた液体分布と表面湿潤を促進し、パッキンのほぼすべての部分が物質移動に関与することを保証し、それによって優れた分離効率を実現します。

Q2: なぜこのパッキンが減圧蒸留に特に適しているのですか?

A: 構造化されたワイヤーメッシュパッキンの組織化された流路により、蒸気の流れに対する抵抗が最小限に抑えられ、その結果、理論上の段階あたりの圧力損失が非常に低くなります。真空蒸留では、わずかな圧力降下でも沸騰温度が上昇し、熱に弱い材料の熱劣化を引き起こす可能性があるため、この低抵抗設計が重要です。

Q3: 構造化ワイヤーメッシュパッキンは熱に弱い物質をどのように扱いますか?

A: 圧力損失が低いため、真空下で沸騰温度を可能な限り低く保ち、敏感な化合物への熱ストレスを最小限に抑えます。 Combined with uniform liquid distribution and short residence time on the wire surface, the packing prevents the prolonged heating that leads to decomposition or polymerization.

Q4: 構造化ワイヤーメッシュパッキンを一般的に使用している業界は何ですか?

A: The chemical and pharmaceutical industries are the primary users, particularly for high-purity separations, fine chemical distillation, and active pharmaceutical ingredient purification.また、製品の完全性と純度が最重要視されるフレグランスやフレーバーの製造にも使用されます。

Q5: 耐汚染性の点で、構造化金網パッキンと板波パッキンと比較するとどうですか?

A: 構造化されたワイヤーメッシュパッキンは、その細かいメッシュの開口部が粒子やポリマーの堆積物によって詰まる可能性があるため、汚れがつきやすくなります。プレート波形パッキンは、より大きなオープンチャンネルを備えており、汚れたサービスをより適切に処理します。したがって、ワイヤメッシュパッキングは、最大限の効率が優先されるクリーンなプロセスストリームまたは事前にフィルタリングされたプロセスストリームに最適です。
